MYDQ-23B电气装配实验台

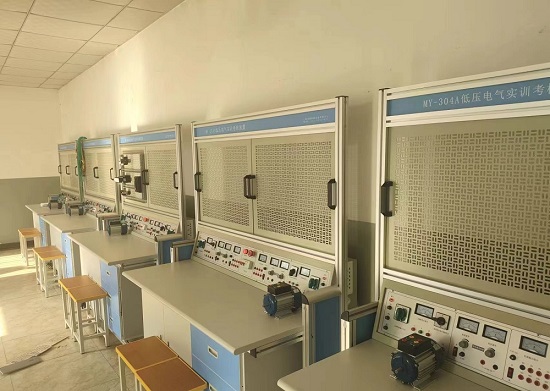

电气装配实验台-由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程，不同项目的实训，是一种理想的职业教育实验室设备。
二、技术指标：
1、外型：整体尺寸1632mm×750mm×1638mm；
2、实训台架的材料：钢板、铝合金结构；
3、电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。设有定时器及误操作报警记录仪，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出误操作次数。
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、电气装配实验台-结构功能：
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以铝合金作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀、孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774mm*580mm.
四、参考实训项目：
1、电动机点动与连续转动电路连接实训；
2、按钮联锁的电动机正、反转电路连接实训；
3、接触器联锁的电动机正、反转电路连接实训；
4、接触器和按钮双重联锁的电动机正、反转电路连接实训；
5、两地控制的电动机控制电路的安装；
6、电动机定子绕组串联电阻启动控制电路连接实训；
7、按钮切换的Y－△启动控制电路的连接实训；
8、时间继电器切换的Y－△启动控制电路的连接实训；
9、电动机半波整流能耗制动控制电路连接实训；
10、电动机全波整流能耗制动控制电路连接实训；
11、电动机反接制动控制电路连接实训；
12、电动机往返行程控制电路连接实训；
13、电动机顺序启动控制电路连接实训；
14、电动机定时运转控制电路连接实训；
15、按钮切换的双速电动机控制电路连接实训；
16、时间继电器切换的双速电动机控制电路连接实训；
17、C620车床的电气控制。

友情提示：
1、设备验收：各采购单位收货时请检查电气装配实验台的货品外观，核实的电气装配实验台数量及配件，拒收处于受损状态的电气装配实验台；
2、设备质保：茂育将为各采购单位提供电气装配实验台说明书，在质保范围内提供对电气装配实验台的免费维修，超出条件承诺时提供对电气装配实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电气装配实验台的选型错误或购电气装配实验台数量错误，造成电气装配实验台的退换货要求，将不被接受；
4、设备货期：对电气装配实验台的发货期为参考值，如您需要了解电气装配实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对电气装配实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电气装配实验台的技术咨询。
