MY-403L低压电工照明实操考核设备

低压电工照明实操考核设备-是适合企业电工(初级)技能培训教学，电工考核柜采用了照明电路，也是电工技术等级标准和电工操作证所规定的考核鉴定内容，电工考核柜为了培养学员在实践中的基本技能和接线技巧，让学员很快掌握实际操作技能知识与实践接线技巧。
二、技术参数：

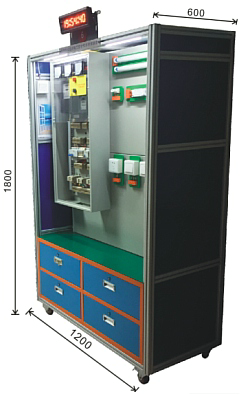

1、外形尺寸:1200×550mm×1800mm。
2、环境温度:-10℃～40℃、相对湿度:≤80%（25℃）
3、输入电源：三相四线制～380V±10% 50Hz，额定电流:32A以上
4、安全保护：漏电保护器
三、配置要求：
柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（白炽灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、漏电保护器1个、组合开关1个、单双联开关各1个及接线端子若干。
四、参考可完成电工基本训练项目：
1、直接式单相电度表的接线；
2、三相用户的电度表接线；
3、带互感器的三相电度表接线；
4、三只电流互感器、三只电流表作△形接线的测量；
5、三只电流互感器、三只电流表作Y形接线的测量；
6、室外照明灯的安装；
7、三相三线制线路上安装照明灯具；
8、日光灯的安装与接线；
9、使用双联开关控制一具照明灯的线路连接；
10、直流电路上直接式电压表及电流表的测量；
11、使用一只电压表测量三相电压；
12、三相四线三分路选用漏电保护开关的接线等。
五、安全防范结构要求：
如牢固接地，按钮指示灯内置，电机防护罩等，结构不能偏离工业实际应用，柜内包含电气实操/考核板，工具隔板、电机及电机安装板等。
六、-配置清单：

序号	名称	型号	数量	单位	备注
1	空气开关	3P+N 10A 带漏电保护	1	只	正泰
2	空气开关	1P+N 10A 带漏电保护	1	只	正泰
3	电流互感器	5A/5A	3	只	正泰
4	保险丝底座	RT28N-32X	3	个	茂育
5	指针式电流表	6L2 3A或5A	3	只	康一
6	三相电能表		1	只	正泰
7	单相电能表		1	只	正泰
8	日光灯管		1	只
9	启辉器		1	只
10	镇流器		1	只
11	灯座		1	个
12	插座	86型（配底座）	1	个
13	开关按钮板	86型（配底座）	2	个

友情提示：
1、设备验收：各采购单位收货时请检查低压电工照明实操考核设备的货品外观，核实低压电工照明实操考核设备的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供低压电工照明实操考核设备指导书和质保期，在质保范围内提供对低压电工照明实操考核设备的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的低压电工照明实操考核设备选型错误或设备购买数量错误，造成低压电工照明实操考核设备的退换货要求，将不被接受；
4、设备货期：对低压电工照明实操考核设备的发货期为参考值，如您需要了解低压电工照明实操考核设备的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对低压电工照明实操考核设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关低压电工照明实操考核设备的技术咨询；
