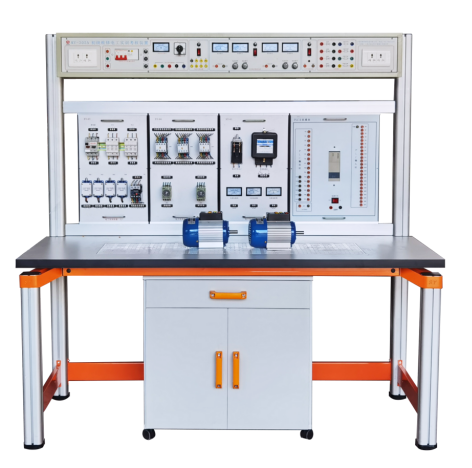

MYWX-305B中级维修电工实验装置

一、中级维修电工实验装置-概述
本装置采用常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸：1600mm×700mm×1450mm
三、基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏
    实训屏为优质铝型材框架与主机箱组成，铝合金面板，主机箱为实训挂箱提供交流电源、直流稳压稳流电源，安全保护，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，一只450V交流电压表通过转换开关指示三相输出线电压。
3、低压交流电源：输出6V、9V、12V、24V、36V低压交流电源，功率50W。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流电源
（1）、1路5V/1A直流稳压输出。
（2）、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
6、4只5408二极管，用于能耗制动的整流电路。
7、三只100Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训挂箱及器材配备
继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练。
1、SY-61维修电工挂箱（一）
闸刀开关1只，单相电度表1只，交流电流表3只
2、SY-62维修电工挂箱（二）
   灯座2只、启辉器1只，镇流器1只，日光灯1套，86开关底座2只
3、SY-63维修电工挂箱（三）
三相三线电度表1只，控制控钮5只
4、SY-64维修电工挂箱（四）
  交流接触器3只，时间继电器2只
5、SY-65维修电工挂箱（五）
  断路器1只，3P熔断器座2只，行程开关4只，热继电器1只
6、九孔万能电路实训板 2块
7、DW-PLC可编程控制器实训组件：提供三菱FX1N-40mR-001型主机及配套转换接口，SC-09编程电缆。
8、工控组态软件一套：
    打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
9、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11、三相鼠笼异步电动机180W Y/△ 1台
（三）实训桌
实验桌规格为1600（长）*700（宽）*1500（高），设有一个抽屉一个键盘，桌子右下角靠后方装配电脑主机托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件盒等，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×60cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌84组铜质九孔一体成型嵌件（共有756孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
四、中级维修电工实验装置-实验项目
（一）电拖部分:
1、三相电机直接启动控制
2、三相电机点动控制
3、三相电机自锁运行控制
4、带电流表的点动与连续运行控制
5、带电能表的两地控制
6、单向运行反接制动控制
7、时间继电器控制电动机Y/△降压起动控制
8、工作台自动往返行程开关控制
（二）PLC综合实训
1、PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2、PLC仿真实训
3、PLC控制台三相异步电动机正反转控制
4、PLC控制台三相异步电动机Y/△启动控制
5、PLC控制台三相异步电动机降压启动控制
6、PLC控制台三相异步电动机能耗制动控制
7、PLC控制台三相异步电动机自锁运行控制
（三）室内照明配电
1、插座和一个开关控制一盏灯
2、日光灯线路的接线
3、声控开关控制白炽灯电路的接法
4、单相电度表直接接线电路
5、配电板的安装
6、两地控制一盏灯的接法
（四）电子技术综合训练
1、单相桥式整流电路
2、串联可调稳压电源电路
3、集成直流稳压电源
4、单结晶体管特
5、单结晶体管触发电路性
6、晶闸管可控整流电路（综合性实训）
7、电子门铃电路（综合性实训）
8、电子报警电路（综合性实训）
9、光控简易灯自动开关电路（综合性实训）
10、电子催眠器（综合性实训）
