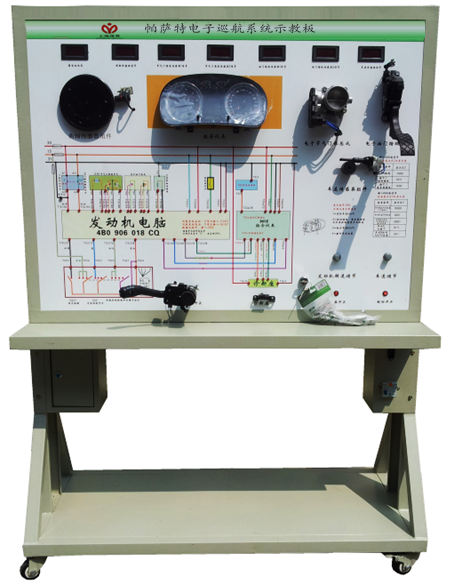

MY-8064汽车电子巡航系统示教板

汽车电子巡航系统示教板采用汽车电子式汽车巡航系统实物为基础，充分展示汽车巡航系统的组成结构和工作过程,通过汽车电子式汽车巡航系统的演示，提高学生对电子式汽车巡航系统的初步认识，使学生了解电子式汽车巡航系统起到更直观更深入的教学目的。适用于学校对电子式汽车巡航系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车电子巡航系统，充分展示汽车电子巡航系统的组成结构。
操纵油门踏板位置传感器可实现节气门开度的调，可真实展示电子节气门的工作原理和工作过程；操纵巡航控制开关和车速信号，设定巡航状态，引擎控制单元可对节气门开度进行调节，真实演示汽车电子巡航系统的工作过程和工作原理。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电子巡航系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测巡航系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板上安装有故障指示灯和诊断座，可连接专用或通用型汽车解码器，对巡航控制单元进行读取故障码、清除故障码等自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×600×1700mm (长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图面板：1200*900*4mm	套	1
2	组合仪表		套	1
3	点火开关		个	1
4	发动机ECU		套	1
5	诊断座	OBDⅡ	个	1
6	电子油门踏板	茂育配套	套	1
7	巡航控制开关	茂育配套	套	1
8	电子节气门体	茂育配套	套	1
9	车速信号模拟装置	茂育配套	套	1
10	转速信号模拟装置	茂育配套	套	1
11	模拟制动灯	茂育配套	套	1
12	制动灯开关	茂育配套	套	1
13	保险丝盒	茂育配套	个	1
14	移动台架(带自锁脚轮装置)	1240×600×1700mm	台	1
15	故障模拟与排除装置	茂育配套	套	1
16	说明书	茂育配套	本	1

---

友情提示：
1、设备验收：各采购单位收货时请检查汽车电子巡航系统示教板的货品外观，核实汽车电子巡航系统示教板的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供汽车电子巡航系统示教板使用说明书和质保期，在质保范围内提供对汽车电子巡航系统示教板的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的汽车电子巡航系统示教板选型错误或设备购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对汽车电子巡航系统示教板的发货期为参考值，如您需要了解汽车电子巡航系统示教板的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对汽车电子巡航系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车电子巡航系统示教板的技术咨询；

---
