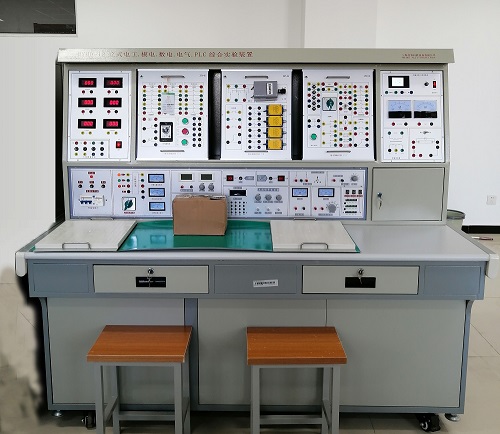

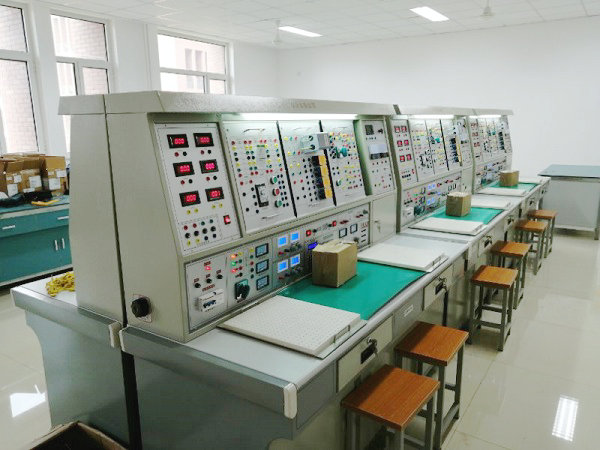

MYMD-12电工模电数电电气PLC综合实验台




电工模电数电电气PLC综合实验台用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制、PLC可编程控制设备等课程实验。
二、产品的特点:
实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制、PLC可编程控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。
三、技术要求:
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源,输入时指示灯亮
1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。
B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
1.2功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%(0.1HZ-- 1KHz)
频率范围 0.1HZ~3MHz,采用键盘直接输入数字设定频率
输出幅度 电位器调节,正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz,自动换档
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.6七段译码器:3组七段译码器及对应译码显示数码管。
1.7绝缘电阻:>5MΩ
1.8漏电保护:漏电动作电流≤30MA
2、实验屏:
2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。
2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。
2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。
★2.8、单相智能功率、功率因数表
1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型:L、R、C。
4)测量精度:±0.5%+2。
5)抽样率:5次/秒
6)工作温度范围:-20℃~+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
2.9指针式±100uA电流表,1.5级,外测。
2.10指针10mA电流表,1.5级,外测。
2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。
2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。
★2.14、通信接口
1)实验台地址范围0-255。
2)具有WIFI、RJ45、RS485上位机通信接口。
3)上位机与各实验台数据交换,接口转换功能。
4)工作温度范围-20℃~+50℃。
★2.15、上位机软件
1)添加、删除、配置各实验台模块。
2)实时监测各实验台各项模块实时参数。
3)远程控制各实验台模块功能开关,按键锁定。
4)软件用户登录管理功能。
3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。
四、基本构成:
实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格:160×70×172cm。
1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
2、实验台:由电源、信号源、安全保护装置构成。
3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。
4、实验模块挂箱:
ZSY-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
ZSY-02 由常用分立元件,RC选频网络测定单元组成。
ZSY-03 三相负载
ZSY-04 继电控制一单元
ZSY-05 继电控制二单元
ZSY-06 继电控制三单元
ZSY-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。
ZSY-08 数电、模电九孔万能实验插板一、二单元
ZSY-09  PLC主机及转换接口、开关:主机为三菱FX1N-40mR,随机配置仿真教学软件一套、工控组态软件一套
PLC模拟演示实验挂箱十七个单元
1)PLC001交通信号灯PLC自动控制实验单元
2)PLC002搅拌器的PLC自动控制实验单元
3) PLC003 LED数码管显示PLC自动控制实验单元(实物)
4)PLC004  四层电梯的PLC自动控制实验单元 (实物)
5)PLC005  加工中心刀具库选择控制实验单元(实物)
6)PLC006  艺术彩灯造型的PLC控制实验单元
7)PLC007  电机的自动控制实验单元(实物)
8)PLC008  步进电机的PLC控制实验单元(实物)
9)PLC009 模拟电视发射塔实验单元
10)PLC010 自动送料装车系统实验单元
11)PLC011 自动售货机实验单元
12)PLC012 自动成型系统实验单元
13)PLC013 水塔自动供水系统实验单元
14)PLC014 邮件自动分拣系统实验单元
15)PLC015 自动洗衣机系统实验单元
16)PLC016 电镀系统实验单元
17)基础实验单元
单片机实验挂箱一套:
51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。
五、器材配备(1台2座)
1台180W三相电动机,1只MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒(元件已装在单元盒内),1套工具,2张学生凳。
六、电工模电数电电气PLC综合实验台验内容:
(一)电工部分:
1.常用电工仪表的使用
2.线性元件与非线性元件的伏安特性
3.直流电路电压与电位的研究
4.基尔霍夫定律的验证
5.迭加原理与互易定理的验证
6.代文宁定理与诺顿定理的验证
7.电压源与电流源的等效变换
8.受控源的研究
9.一阶电路的响应
10.二阶电路的响应
11.研究LC元件在直流电路和交流电路中的特性
12.交流电路参数的测量
13.正弦交流电路RLC元件的特性
14.RL及RC串联电路实验
15.RLC串联谐振电路
16.日光灯电路连接
17.改善功率因数实验
18.互感的测量
19.三相电路及功率的测量
20.R-C选频网络实验
21.二端口网络的研究
22.单相变压器实验
23.三相异步电动机的使用与起动
24.三相异步电动机的正、反转
25.三相异步电动机的Y-△起动
26.三相异步电动机的顺序控制
27.三相异步电动机的能耗制动
(二)数电、模电部分:
模拟部分实验:
1.二极管的正、反相特性
2.晶体三极管的输入、输出特性
3.晶体管共射极单管放大器
4.两级阻容耦合放大电路
5.负反馈对放大器性能的影响
6.场效应管放大器
7.差动放大电路
8.运算放大器指标测试
9.集成运算放大器的基本应用(多种模拟运算电路)
10.集成运算放大器非线性应用(多种波形发生器)
11.变压器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.单相桥式整流电路
15.串联型晶体管直流稳压电源
(设计性实验)
16.集成直流稳压电源
17.单结晶体管特性
18.单结晶体管触发电路
19.晶闸管简单测试
20.晶闸管可控整流电路
(三)、电气控制部分:
1.闸刀开关正转控制线路
2.接触器点动正转控制线路
3.具有自锁的正转控制线路
4.具有过载保护的正转控制线路
5.倒顺开关控制正反转控制线路
6.接触器联锁的正反转控制线路
7.按钮联锁的正反转控制线路
8.按钮接触器复合联锁控制线路
9.自动往返行程控制线路
10.手动Y/△降压起动
11.接触器控制Y/△降压起动
12.时间继电器控制Y/△降压起动
13.QX3-13型Y/△自动起动控制线路
14.C620车床电气控制线路
15.单相运行反接制动控制线路
16.电动葫芦电气控制线路
17.C6163车床电气控制线路
18.控制电路联锁控制线路
19.主电路联锁控制线路
(四)PLC可编程控制部分:
1.与、或、非逻辑功能实验
2.定时器、计数器功能实验
3.跳转、分支功能实验
4.移位寄存器实验
5.数据处理功能实验
6.微分、位操作实验
7.交通信号灯PLC自动控制实验
8.搅拌器的PLC自动控制实验
9.LED数码官显示PLC自动控制实验(实物)
10.四层电梯的PLC自动控制实验(实物)
11.加工中心刀具库选择控制实验(实物)
12.艺术彩灯造型的PLC控制实验
13.电机的自动控制实验 (实物)
14.步进电机的PLC控制(实物)
15.模拟电视发射塔实验实验
16.自动送料装车系统控制实验
17.自动售货机实验
18.自动成型实验
20.邮件自动分拣实验
19.水塔自动供水控制系统实验
21.自动洗衣机控制系统模拟实验
22.电镀过程控制实验

友情提示:
1、设备验收:各采购单位收货时请检查电工模电数电电气PLC综合实验台的货品外观,核实电工模电数电电气PLC综合实验台的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供电工模电数电电气PLC综合实验台产品指导书和质保期,在质保范围内提供对电工模电数电电气PLC综合实验台的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的电工模电数电电气PLC综合实验台选型错误或设备购买数量错误,造成电工模电数电电气PLC综合实验台的退换货要求,将不被接受;
4、设备货期:对电工模电数电电气PLC综合实验台的发货期为参考值,如您需要了解电工模电数电电气PLC综合实验台的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对电工模电数电电气PLC综合实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电工模电数电电气PLC综合实验台的技术咨询;
