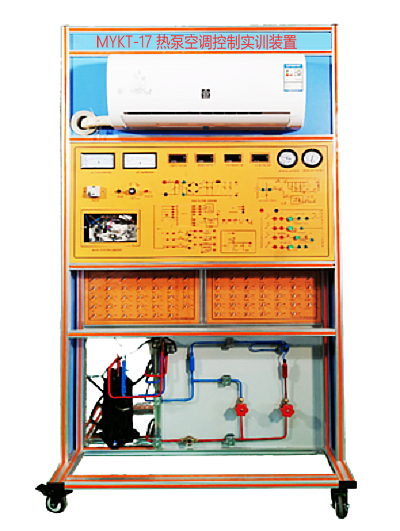

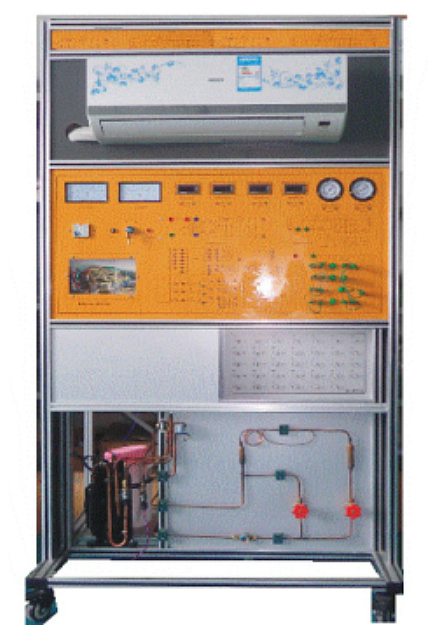

MYKT-17热泵空调控制实验设备

热泵空调控制实验设备-是按照职业教育的教学和实训要求研发的产品;适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工实训等教学;能培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、功能特点:
实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台:铝合金双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。,。装置背面可观察制冷系统管路的结构,用于模拟空调机机电气故障排除和设置。
2、空调整机单元1套:包括热泵型分体空调所必需的一些部件,如蒸发器、冷凝器、压缩机、四通阀等,管路中还设有控制阀等实训所必需的部件
3、交流电源控制单元,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制
4、制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~1.5MPa、-0.1~3.5MPa,可显示系统工作时低压侧和高压侧的压力
5、温度检测单元:模拟故障设置:模拟故障设置多元化,制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵;电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
三、技术性能:
1、输入电源:单相三线 AC220V ±10%  50Hz
2、装置容量:<1kVA
3、外形尺寸:1000mm×700mm×1610mm
4、制冷剂类型:R22
5、制冷剂类型 R22/0.75KG
6、制冷量  2300W
7、制热量  2500W
8、制冷电流   4.5A
9、制热电流   6.5A
10、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
四、基本配置:
1、系统采用真实的的制冷机组,与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2、整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调制冷系统、电气系统一致,满足对实训的要求
3、实训装置直观展示了热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,
4、电源单元:系统还配置有交流电压表、交流电流表、可测量在线功率和电压。单相三线220V交流电源供电,交流电压表1只, 测量范围0~250V,用于监测电网电压;交流电流表1只,测量范围0~5A,用于观测系统启动电流及监测系统正常工作电流
5、温度检测系统:温度表4只。可同时显示,压缩机排气,压缩机回气,冷凝温度,蒸发器温度。
6、压力单元:真空压力表两只,分别1.8MP\3.8MP.同时显示压缩机排气,压缩机回气压力。
7、背后有整个热泵空调系统原理图;尺寸:1000MM*400MM
8、面板:面板为经典出口色:黄色。面板左边设有一块有机玻璃板,透过它可看到空调器主控板的器件及布局;主面板中间印有控制电气系统原理图,并设有相应测试点,便于教学演示讲解及学生对课本知识的理解掌握。
9、此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。相应部件均有名称标识
10、装置设有室外机部件电气控制线路接线区域,可完成对电气连接、压缩机绕组判断等,有利于学生将理论应用于实际,并培养学生实际操作动手能力
11、实验台左边:34个可模拟故障设置开关,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作
12、实验台右边:34个可模拟故障消除开关,学生根据测量判断得出的结果,可消除故障
五、故障说明:
1、断开N2线圈:模拟变压器T的副边N2开路,整机不工作
2、断开桥式整流桥堆:模拟桥式整流桥环+12V无输出,整机不工作
3、断开7805稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作
4、断开红外接收管1脚:模拟红外接收管无电源输入,不能遥控
5、断开X105温度传感器电阻:模拟室内环境温度很高,可制冷不能制热
6、外机管温传感器坏,空调器不工作,显示故障代码
7、外机环境温传感器坏,空调器不工作,显示故障代码
8、外机压力保护传感器坏,空调器不工作,显示故障代码
9、内机步进电机坏,空调器工作,不扫风。
10、内机管温传感器坏,空调器不工作,显示故障代码
11、室内传感器坏,空调器不工作,显示故障代码
12、室内风机调整电路坏,空调器不工作,显示故障代码
13、断开步进电机两组线圈:模拟步进电机两组线圈开路
14、断开继电器RY4线圈:模拟继电器RY4线圈坏,辅助不起作用
15、断开继电器RY2线圈:模拟继电器RY2线圈坏,室外风机不转
16、断开继电器RY7线圈:模拟继电器RY7线圈坏,室内风机低速时风机不转
17、断开继电器RY6线圈:模拟继电器RY6线圈坏,室内风机中速时风机不转
18、断开继电器RY5线圈:模拟继电器RY5线圈坏,室内风机高速时风机不转
19、断开继电器RY1线圈:模拟继电器RY1线圈坏,压缩机不工作
20、断开继电器RY3线圈:模拟继电器RY3线圈坏,电磁四通阀不工作
六、实训项目:
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训(设计、安装、调试及检修)
7、KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、KFR-23型空调器故障与分析
10、空调检测与故障分析
