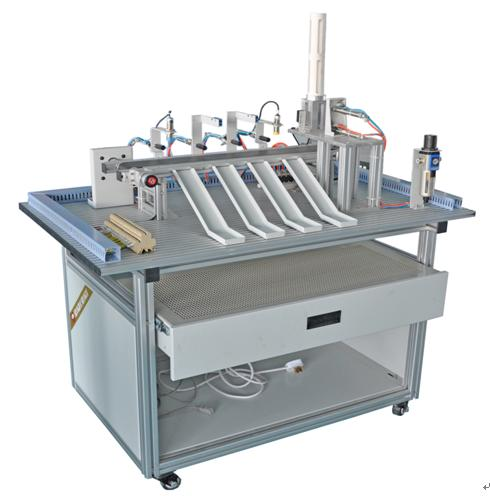

MYYA-15B气动与传感器实验装置

气动与传感器实验装置-特点:
1、装置由底板、实训桌(型材结构)、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。
2、电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR(16路继电器输出24路输入)。
3、通过传感器信号采集,PLC编程,对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。
注:静音气泵(用户自行采购),也可代为采购
二、技术参数:

1、输入电源:单相三线~220V±10% 50Hz
2、气源:0.2Mpa~0.55Mpa
3、工作环境:温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m
4、装置容量:<0.5KW
5、外形尺寸:1000mm×640mm×1200mm
三、实验装置组成:
1、实训装置结构有型材底板结构、铝合金型材实训台组成
2、气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成,
3、物料传送部分由单相交流电机及减速器和同步带组成
4、传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
四、实训项目:
1、单相交流电机正反转控制
2、物料分拣系统的调试
3、气动控制技术应用
4、传感器技术应用
5、电磁铁技术应用
6、分拣出金属与非金属
7、分拣出黑色与白色块
8、分拣出红色与白色块
9、分拣铝质工件到任一料槽
10、分拣金属工件到任一料槽
11、分拣非金属工件到任一料槽

友情提示:
1、设备验收:各采购单位收货时请检查气动与传感器实验装置的货品外观,核实气动与传感器实验装置的数量及配件,拒收处于受损状态的气动与传感器实验装置;
2、设备质保:茂育将为各采购单位提供气动与传感器实验装置产品说明书及质保期,在质保范围内提供对气动与传感器实验装置的免费维修,超出条件承诺时提供对气动与传感器实验装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的气动与传感器实验装置选型错误或购买气动与传感器实验装置数量错误,造成气动与传感器实验装置的退换货要求,将不被接受;
4、设备货期:对气动与传感器实验装置的发货期为参考值,如您需要了解气动与传感器实验装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对气动与传感器实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关气动与传感器实验装置的技术咨询。
