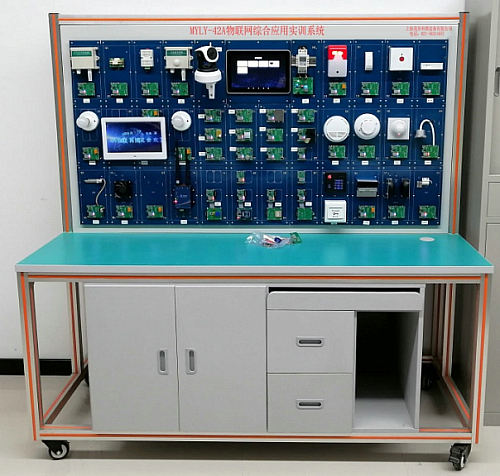

MYLY-42A物联网综合应用实训装置

物联网技术应用实训装置-是针对物联网专业实验室建设需求设计的覆盖物联网基础教学、智能家居、智慧农业等实际应用的综合实训系统，它综合运用传感器技术、RFID技术、无线传感器网络技术、嵌入式技术、Zigbee/Wi-Fi等通信组网技术等，依托部署在操作台上的无线传感网节点、执行器节点、嵌入式智能网关等，实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测等功能，可激发学生对物联网学习的兴趣，具有较高的性价比，能够满足物联网教学、基础实验教学、应用创新等多层次需求。
物联网技术应用实训装置--硬件资源
设备尺寸：长1980mm*高1740mm*宽100mm
1、核心网关区
（1）CPU：采用目前市场上最主流的i.MX6处理器，具有图像硬件加速器与原生千兆以太网，ARM® Cortex-A9架构；
（2）主频：1GHz；
（3）内存：1GB的DDR3；
（4）EMMC：8G；
（5）电源管理芯片：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供电源；
（6）显示设备：10.1寸电容触摸屏；
（7）接口资源：3个UART接口，1个用于调试终端，2个做其他用途；千兆以太网接口，传输速率：10M/100M/1000Mb/s；500W CMOS摄像头接口，视频解码输入接口；LVDS，LCD显示屏接口；4个USB HOST接口，1个USB OTG接口；SD Card接口；音频耳机接口，MIC接口；板载3G，WIFI，蓝牙模块；ZIGBEE模块，用于与外部设备进行无线通讯；VGA接口；1个RS485接口，1个CAN总线接口；HDMI接口；板载JTAG调试接口；
（8）其他：板载陀螺仪传感器；
2、基础实验区
（1）Zigbee模块：16个
标配CC2530模块16个，内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能
（2）二氧化碳传感器：1个
主要芯片：LM393,MG811二氧化碳气体感应探头
工作电压：DC5V；
具有TTL电平信号灯输出指示，工作电压信号灯指示；
双路信号输出（模拟量信号和TTL高低电平信号）；
TTL电平输出有效信号为低电平。（当检测气体浓度超过设定值时，输出低电平时信号红色指示灯亮，该口可直接接单片机IO）；
对二氧化碳具有很高的灵敏度和良好的选择性；
具有长期的使用寿命和可靠的稳定性；
快速的响应恢复特性；
陶瓷探头可以插拔设计，方便更换，隔热散热更好；
带温度补偿输出，标称温度环境下TCOM输出为VCC/2电压，当环境温度变化时，输出电压信号变化，温度变化量转换为对应电压输出变化量，从而通过程序补该温度变化量，控制探头更有效的检测；
（3）光照强度传感器：1个
l两线式串行总线接口的数字型光强度传感器集成电路，可以利用它的高分辨率探测较大范围的光强度变化。
接近视觉灵敏度的光谱灵敏度特性(峰值灵敏度波长典型值:560nm)。
输出对应亮度的数字值。
对应广泛的输入光范围(相当于1-65535lx)。
通过降低功率功能,实现低电流化。
通过50Hz/60Hz除光噪音功能实现稳定的测定
支持1.8V逻辑输入接口。
无需其他外部件。
光源依赖性弱
可调的测量结果影响较大的因素为光入口大小。
最小误差变动在±20%
l受红外线影响小
（4）声响/光敏传感器：1个
可检测声音和光照强度，并具有报警指示灯，可以应用在道路交通光线检测，楼宇声光检测等领域。
最大电压150VDC
最大功耗100mW
光谱峰值540nm
亮电阻20～30KΩ
暗电阻2MΩ
相应时间：上升沿20ms，下降沿30ms
（5）大气压力传感器：1个
绝对精度最低可以达到0.03hPa，并且耗电极低，只有3μA。
采用强大的8-pin陶瓷无引线芯片承载（LCC）超薄封装，可以通过I2C总线直接与各种微处理器相连。
压力范围：300－1100hPa（海拔9000米至-500米）
电源电压：1.8V－3.6V（VDDA）1.62V－3.6V（VDDD）
LCC8封装：无铅陶瓷载体封装（LCC）
尺 寸：5.0mmx5.0x1.2mm
低功耗：5μA在标准模式
高精度:低功耗模式下，分辨率为0.06hPa（0.5米）
高线性模式下，分辨率为0.03hPa（0.25米）
无铅，符合RoHS规范，
反应时间：7.5ms
待机电流：0.1μA
无需外部时钟电路
（6）粉尘传感器：1个
采用三角测量原理。
响应时间: 39ms
外宽: 44.75mm
外部深度: 13.5mm
外部长度/高度: 13mm
工作温度敏: -10°C
工作温度最高: 60°C
工作温度范围: -10°C到+60°C
探测距离: 80 cm
电源电压 最大: 5.5V
电源电压 最小: 4.5V
电源电流: 40mA
（7）紫外线传感器：1个
专为需要高可靠性和精确性测量紫外线指数（UVI）的场合所设计； 　　
适合测量太阳光紫外线强度总量； 　　
对照世界卫生组织紫外线指数分级标准   　
检测UV波长：200-370nm； 　　
响应极快、全互换性； 　　
采用具有专利的固体聚合物构造、防水防尘易清洗； 　　
线性电压信号输出；
工作电压：DC 3-5V
输出电压：DC 0-1V
测试精度：±1UV INDEX
工作电流：典型值0.06mA 最大值0.1mA
响应波长：200nm-370nm
工作稳定：-20℃-85℃
响应时间：小于0.5秒
（8）红外对射传感器：1个
红外对射传感器使用红外线发射管持续供电，当接收管被遮挡时，输出高电平，反则则输出低电平。
工作电压是：1.5～4.5V
工作电流是：20MA
工作温度是：-20～80度.
有效接收距离是：5mm
接收角度是：正负60度
（9）雨雪传感器：1个
采用单路低电压轨至轨
整体设计为输入/输出运算放大器
通过液体触碰短路触发电平信号
（10）磁场强度传感器：1个
采用数字接口三轴磁阻传感器
内置ASIC放大器
12位A/D转换器
数字量输出：2C数字量输出接口，设计使用非常方便。
精度高：1－2度
OFFSET电路
SET/RESET电路
不会出现磁饱和现象，不会有累加误差。
功耗低：供电电压1.8V,功耗睡眠模式--2.5微安 测量模式--0.1mA
（11）热释红外传感器：1个
热释红外型传感器，主要用于探测红外特征辐射，可感知人体，小动物的热源，适合做热释红外物体运动检测。
基片厚度0.5mm
工作波长7-14μm
平均透过率>75%
;输出信号>2.5V(420°k黑体1Hz调制频率0.3-3.0Hz带宽72.5db增益)
噪声<200mV(mVp-p) (25℃)
平衡度<20%
工作电压2.2-15V
工作电流8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源极电压0.4-1.1V(VD=10V,Rs=47kΩ,25℃)
工作温度-20℃- +70℃
保存温度-35℃- +80℃
视场139°×126°
（12）广谱气体传感器：1个
气敏型传感器可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。
采用半导体气敏元件
检测浓度：300-10000ppm(可燃气体)
回路电压:≤24V DC
加热电压:5.0V±0.2V ACorDC
负载电阻:可调
加热电阻:31Ω±3Ω（室温）
加热功耗:≤900mW
敏感体表面电阻:2KΩ-20KΩ(in 2000ppm C3H8)
灵敏度:Rs(in air)/Rs(1000ppm异丁烷)≥5
浓度斜率:≤0.6(R3000ppm/R1000ppmC3H8)
温度、湿度:20℃±2℃；65%±5%RH
标准测试电路:Vc:5.0V±0.1V；VH: 5.0V±0.1V
（13）干簧门磁/霍尔开关传感器：1个
霍尔开关没有机械触点，开关速度快无瞬间抖动，可以直接在TTL、MOS等电路中使用。
霍尔开关为无瞬间抖动工作频率宽DC-100KHZ
;单位电源电压Vcc24V
磁感应强度B
输出反向击穿电压Vce50V
输入低电平电流IoL25ma
工作环境温度  Ta -20~ 85℃
高温贮存温度Ts-55~150℃
磁簧管为磁控式，额定电压100V，额定电流0.5A，接触电阻1Ω，绝缘电阻10MΩ
（14）RFID 125KHz模块：1个，配套5张标签卡。
ISO18000-2协议，支持EM、TK及其兼容卡片；
自动寻卡方式，当有ID卡片进入天线区域后，该读卡器通过串口向外输出卡片序列号；
读写距离40—60mm；
电源DC5V；
读卡电流5V/54mA；
工作温度-10~+70；
该模块既可以板载工作，也可以独立工作；
板载时通过4P插针进行供电及与主板通信；
独立工作时通过DC2.1插座供电，DB9串口通信；
（15）高频13.56MHz模块：1个，配套5张标签卡。
适用于多种场合的读写卡应用，特别是标签检测，标签整个数据区数据存储测试，销售POS应用、RFID卡或标签的个性化读写、标签数据区数据读写；
电源：DC5V；
工作温度：0—60；
工作频率：13.56M；
可读写标签：ISO 14443 BPpeA、ISO 14443BPpeB；
RF功率：100mW-300mW；
最大读写距离：100mm（与标签类型及材质有关）；
该模块既可以板载工作，也可以独立工作。独立工作时通过DC2.1插座供电，DB9插座通信，板载时通过4P插针进行供电及与主板通信；
（16）超高频900MHz模块：1个，配套5张标签卡。
工作频率：ISM频段902—928MHz；
工作模式：跳频工作、定频工作或者软件可调；
发射功率：0dBm~27dBm；
天线：外接天线；
标配天线增益：4dBi；
通信接口：UART；
读标签协议：EPC Class Gen2，ISO18000-6C；
最大读取距离：1米左右（与天线增益、发射功率以及标签类型和材质有关）。
电源：DC5V；
工作电流：<1A；
工作温度：-20~65；
该模块既可以板载工作，也可以独立工作。板载时通过4P插针进行供电及与主板通信；独立工作时通过DC2.1插座供电，DB9插座通信；
（17）有源2.4GHz接收模块：1个，含2个2.4G有源电子标签。
工作频段：2.4000GHz~2.525GHz ISM频段；
调制方式：GFSK；
识别方式：全方向识别；
天线：板载天线；
读卡距离：0~100m可调（与工作环境及有源标签的位置有关）；
读卡方式：有源卡主动发送数据，读卡器接收数据；
电源：DC5V；
;通信方式：RS232；
识别速度：200K/s；
通信速率：最大1Mbps；
该模块既可以板载工作，也可以独立工作。板载时通过4P插针进行供电及与主板通信；独立工作时通过DC2.1插座供电，DB9插座通信；
（18）舵机模块：3个。
电源：DC12V；
工作电流：<0.5A；
工作温度：0~85度；
3、环境检测区
（1）工业级二氧化碳传感器：1个。
测量范围：0～5000ppm（量程可选择）；
分辨率：5ppm（0～2000ppm）；10ppm（2000～5000ppm）；
精确度：±50ppm；
重复性：±30ppm；
响应时间： 小于30S；
预热时间：3分钟；
工作温度：0～60℃；
工作湿度：0%～90%RH（无凝结）；
存储温度: -20～60℃；
工作电压：4～6V；
工作电流：最大电流小于100mA，平均电流小于50mA；
寿命： 大于5年；
（2）工业级大气压力传感器：1个
量程范围：0～120Kpa；
信号输出：4～20mA；
供电范围：12～36VDC；
测量精度：≤0.2%F.S；
使用温度：-40℃～80℃；
l负载（Ω）：≤（U-7.5V）/0.02；
响应时间：≤1ms；
电气连接：接线端子；
测量介质：空气；
压力范围：15到115Kpa；
;输出信号：4～20mA；
接通时间：15毫秒；
供电电流：最大15mA；
电源电压：7～35VDC；
非线性：最大值的0.1%；
（3）工业级光照强度传感器：1个
供电：DC 12V；
输出类型：RS232；
测量范围：0~200000Lux；
精度：≤±3 %FS；
分辨率：1Lux或20Lux；
响应时间：小于2秒；
稳定性：≤±1 %FS；
工作环境：温度-30～80℃湿度10～90%RH；
;储存环境：温度-30～80℃湿度10～90%RH；
重量：<300g；
产品外形：109×85×41mm；
功耗：<0.5W；
安装：壁挂式；
（4）工业级温湿度传感器：1个
类型：贴片型温湿度传感器芯片；
输出：全量程标定，两线数字输出；
湿度测量范围：0～100%RH；
湿度测量范围：-40～+123.8℃；
温度测量精度：±0.3℃
响应时间：<8s
功耗：低功耗(BPp. 30μW)
（5）Zigbee模块：4个
内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D、485、232、继电器输出、中断输出、12V电平控制输出和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能；
4、家电控制区
（1）Zigbee模块：3个
内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D、485、232、继电器输出、中断输出、12V电平控制输出和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能
（2）迷你小型高清HDMI高清电视机：1台。
输入电源：DC+12V 3A，直流1A；
;功耗：12W左右；
安装方式：壁挂；
屏幕尺寸：宽21CM*高16CM；
机身尺寸：宽26.5CM*高21.3CM，厚度4CM；
重量：1.3KG左右；
（3）WIFI插座：2个；
输出最大功率：2200W；
单路最大电压/电流：AC 250V/10A；
工作电压：AC 110V/220V 60Hz/50Hz；
功耗：标准2W，最大3W；
工作温度：-30℃～85℃；
保存环境：温度为-40℃～85℃，湿度为5%～95%RH；
（4）风扇:1个；
工作电压：DC 12V；
工作电流：0.09A-0.95A；
输入功率：1.25-5.04W；
噪音：24.5-38.8DB（A）；
（5）电动窗帘：1个；
电机外径：12MM；
出轴转速：15-450RPM；
螺纹外径：M3；
螺纹长度：55MM；
（6）电灯：2个；
工作电压：220V；
功率：21-30W；
（7）路由器：1个；
毛重：350.00g；
速度：150M；
协议：802.11n；
5、远程抄表区
（1）Zigbee模块：1个；
内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D、485、232、继电器输出、中断输出、12V电平控制输出和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能；
（2）智能电表：1个；
电流规格：5-40A；
参比电压：220V AC；
参比频率：50Hz；
电压范围：70%Un-120%Un；
工作温度：-20℃～+55℃；
极限温度：-25℃～+60℃；
功耗：≤6VA，1W；
设计寿命：＞10年；
l脉冲宽度：80ms；
6、视频监控区
（1）高清WIFI摄像头：1个；
尺寸：135*103*127mm；
工作温度：80%RH以下；
工作稳定：-10°-50°；
电源功耗：DC 5V/1.2A外接电源；
使用环境：室内使用；
外形材质：卡通机器人造型/工程塑料；
无线：WIFI 802.11b/g/n无线网络；
网络接口：以太网接口；
云台：垂直110°，水平340°；
镜头：3.6mm红外；
最大帧率：30FPS；
移动侦测：支持；
7、家居安防区
（1）Zigbee模块：11个；
内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D、485、232、继电器输出、中断输出、12V电平控制输出和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压2.0V-3.6V，超低功耗，支持休眠及唤醒功能；
（2）报警灯：1个；
额定电压：12VDC；
额定电流：120mA；
闪动次数：90/分钟；
尺寸：Φ77*36.5mm；
颜色：红色；
（3）幕帘型红外探测器：1个；
面贴片技术，微波新型（TURBO）电路，真实温度补偿技术；
报警延时可选择；
采用SMT工艺制造，可抗RFI、EMI干扰，抗射频干扰（20V/M-1GHZ）；
超低功率电路；
工作电压：9-12V。
工作温度：-10℃—55℃。
探测范围：3.6m*6m。
发射频率：315±0.075MHz。(无线型）
发射距离：≥50米。（直线距离，无线型）
报警方式：常开/常闭；
（4）紧急按钮：1个；
电压：12V/24V；
电流：0.3A；
报警方式：常开/常闭；
尺寸：54*54*32（mm）；
（5）震动传感器：1个；
工作电压：12V；
输出电流：≤100mA（最大负载电流）；
静态电流：≤6mA；
报警方式：常闭；
（6）燃气探测器：1个；
信号输出：常开 常闭可选的！
采用微处理器控制
高可靠性传感器
故障自动检测指示
探测天然气、液化石油气
SMT工艺制造， 稳定性强
行标准：GB15322/EN50194/UL1484
工作电压：DC12V~ 24V
 DC12V时
静态电流：100mA
报警电流：120mA
静态电流：120mA
l报警电流：80mA
预热时间：1~2分钟
报警浓度：10%LEL（报警浓度误差不大于±5%LEL）
报警指示：指示灯显红色闪烁
故障指示：黄色指示灯长亮，蜂鸣器长鸣
报警声压：≥85dB/m
工作温度：-10℃～+50℃
环境湿度：最大95％RH（无凝结现象）
安装方式：壁挂安装
报警方式：独立声光报警
外形尺寸：ф104*51mm
（7）吸顶式红外入侵探测器：1个；
外壳阻燃ABS；
全方位自动温度补偿；
SMT工艺制造，抗RFI、EMI干扰；
三级脉冲计数可调节；
动态阀值可调节；
工作电压：DC9-16V；
消耗电流：≤18mA(DC12V时)；
工作温度：-10℃～+50℃；
安装方式：吸顶；
安装高度：2.5m~6m；
探测角度：360度；
报警输出：常闭/常开可选；
防拆开关：常闭；
尺寸：φ106*36mm；
（8）烟雾探测器：1个；
标准供电电源：9V～12V
工作原理：光电测探方式；
工作电流：静电流小于10uA，报警工作电流在10-30mA之间；
输出形式：(有线型)干接点，警戒时输出关电路，报警时输出短路，阻抗小于50欧；
烟雾灵敏度：符合UL的217号标准，工厂测试准值为每英尺3.2%的微弱灰尘，传感器有反应；
工作环境：-5℃-50℃，10-90%无冷凝；
;蜂鸣器声量强度：10英尺为85分贝；
适用空间：25-40平方米
（9）水浸探测器：1个；
EG-SJP12, 12V,干节点输出；EG-SJP24, 24V,干节点输出
常开/常闭可调
供电电压：12VDC (11V～13V)
报警电流：20mA
输出形式：干节点(12V)
探测深度：>1mm
工作环境：  0～+50℃；20～100%RH
供电电压：12VDC (11V～13V)
工作电流：10mA
输出形式：干节点(12V)
探测距离：<3mm
工作环境：  0～+50℃；20～100%RH
（10）门禁一体机：1个；
材质：聚合塑料；
工作电压：12VDC；
开锁电流：≤1000mA；
静态电流：≤60mA；
环境温度：0°C-60°C；
相对湿度：20%-80%；
片容量：500张卡；
读卡距离：5-15厘米；
RF卡类型：ID卡（EM卡）、IC卡；
型尺寸：117×117×21mm；
可选颜色：银色；
产品重量：0.13公斤/个；
（11）门禁阴极锁：1个；
锁舌材质：不锈钢、抛光处理
输入电压：DC12V
工作电流：450mA(CEN-15AO)    200mA(CEN-15AC)
安全类型：CEN-15AO(断电上锁）    CEN-15AC(断电开锁）
适用温度：-10~+25℃（14-131F）
适用湿度：0~95%（相对湿度）
（12）开门开关：1个；
外壳材质：阻燃ABS
固定方式：嵌入式安装
触点电压：12V
触点电流<100mA
动作距离：15-20mm
（13）门磁开关：1对；
l感应距离：50-70mm；
l开关形式：常闭型/常开型；
l电气参数：最大功率10W，最高电压100V，最大电流0.5A；
l外壳材质：锌合金，银灰色；
（14）红外对射入侵监测模块：1对；
探测距离：20米以内；
工作电压：12VDC；
供电电流：＞50mA；
外形尺寸：49mm*76mm*21mm；
输出信号；继电器输出，常闭/常开可选择；

---
