MY-M7475B平面磨床电气技能实训台

一、M7475B平面磨床电气技能实训台-概述
M7475B平面磨床电气技能实训台适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学。

二、适用范围：
本装置适用于M7475B平面磨床电气控制的模拟与M7475B平面磨床电气故障排除的技能考核。
三、技术性能：
1、输入电源: 三相四线～380V±10% 50HZ
2、工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜1kVA
4、外形尺寸：141cm×72.5cm×153.5cm
四、基本配置：
1、FC-M01电源控制面板（铝质面板）
 (1)交流电源（带有漏电保护措施）
 提供三相交流电源(380V)
(2)人身安全保护体系
电压型漏电保护器：当线路出现的漏电时，控制屏内的接触器便立即跳闸，从而切断了电源。
电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
2、FC-M01（铝质面板）

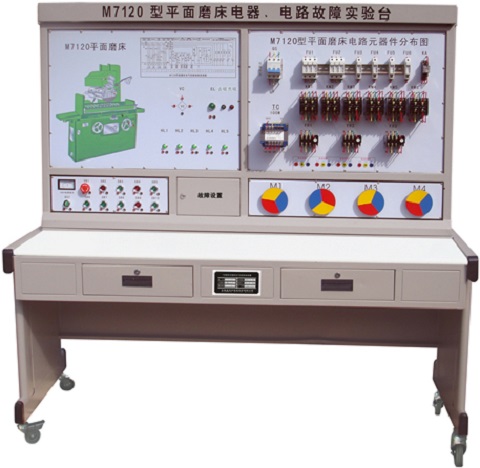

面板上安装有机床的所有主要电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯用于指示机床相应的动作。
面板上印有M7475B平面磨床示意图，可以很直观地看到该平面磨床的外形轮廓。
3、FC-M03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，能直观地看到它们的动作状况。
4、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5、故障开关箱
设有32个开关，其中K1到K24用于故障设置；K25到K31保留；K32用作指示灯开关，它用于设置机床的动作指示。
6、实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、实训项目：
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点，作为维修电工的技能考核台

---
