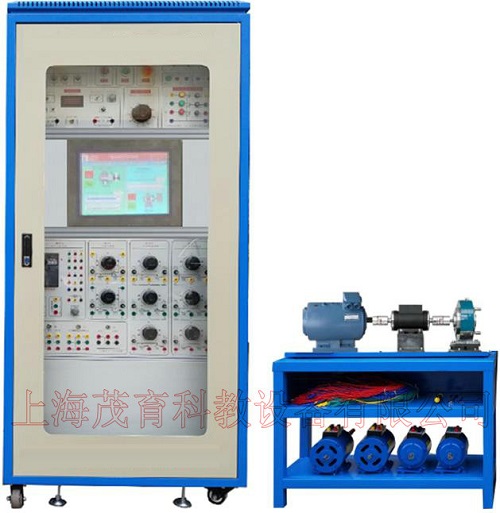

MYDJ-25电机性能测试实训柜

一、电机性能测试实训柜-概述：
本设备是集交直流电机对应的控制，运行，机械特性、电气特性的测试和教学实验于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。本测试柜从专用电源控制、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。
配有一台基于W i n C E ( 中 文 版 )  操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏作为人机界面，它在系统中作为显示监控终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控。
二、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜ 1.5KVA。
4、外形尺寸：机柜800×650×1800mm3 。
三、主要设备及参数
1.电源控制及检测柜
设有电压输入指示仪表，启动，停止，急停按钮，漏电保护等措施。
2.嵌入式人机界面设备
10"高亮TFT液晶显示屏，分辨率800×600，四线电阻式触摸屏，分辨率1024×1024。WinCE(中文版) 操作系统，内嵌HMIBuilder嵌入版组态软件无限点。主频2.4G，内存2GB，存储设备16GB电子盘。
工作电源DC9-30V具有4个2.0的USB接口，支持工程备份及还原，支持外部输入接口设备，如USB鼠标键盘等。
具备两个DB9接口，COM1是RS-232接口，COM2具备一个RS-232接口和RS-485接口
支持Modbus协议通讯，模块地址手动可设。
3. 磁粉制动器CZF10（风冷）.
激磁电流0~0.8A 加载能力0~10N.m
4.磁粉制动器电源
0~24V电压输出线性可控（0-1A）。
5.动态扭矩传感器
测量旋转电机扭矩，量程0~±5N.m，供电电源DC24V ,带速度检测信号输出。
6.转矩，转速，输出功率测试仪表
测量旋转电机扭矩，量程0~±5N.m，供电电源DC24V ,带速度检测信号输出。
7.三相交流电动机1台
三相交流380V/50Hz，功率180W，转速1420转/分钟
8.他（并）励直流电动机1台
直流电机功率350W，转速1500转/分钟，DC220V。
9. EDA9033A三相电综合参数检测模块，具备单/三相电压、电流 、有功 、无功、功率因数、频率等检测功能。
10.固定电机导轨及连轴器。
11.低压电器元件1批。
12.指针式兆欧表1台，500V。
13.智能型直流电压表，直流电流各2只，带有485通信功能。
14.0-250V 直流可调电枢电源1套（3A ),DC220V 直流励磁电源1套。
四、完成实验内容：
1、三相异步电动机冷态电阻的测量
2、三相异步电动机绝缘电阻的测量
3、三相异步电动机空载特性试验
4、三相异步电动机负载特性试验
5、三相异步电动机效率测定
6、三相异步电动机特性曲线测定
7、三相异步电动机的转速、输出转矩、功率、电压、电流测定
8、直流电动机冷态电阻的测量
9、直流电动机绝缘电阻的测量
10、直流电动机空载特性试验
11、直流电动机负载特性试验
12、直流电动机机效率测定
13、直流电动机特性曲线测定
14、直流电动机转速、输出转矩、功率、电压、电流测定

---
