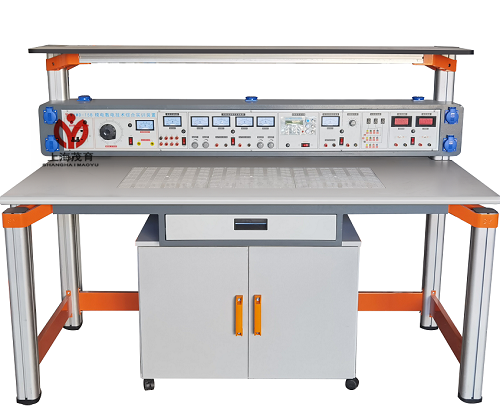

MYMD-15B模电数电综合实训台

一、模电数电综合实训台-模拟电子技术实验设备主要承担《电路分析基础实验》、《电子技术基础实验》、《模拟电子技术实验》等相关课程的实验教学，模拟电子技术实训装置主要在于培养学生工程实践的能力及基础电子仪器的基本原理及使用方法，等电路的工作原理及分析方法，使学生掌握基本放大电路、负反馈放大电路、集成运算放大器、振荡器等电路的工作原理及设计方法。

二、技术指标：
1、工作电源：单相三线AC 220V±10%  50Hz
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、模电数电综合实训台-结构：
装置由实验台主机箱、仪器架、实验桌（装有九孔万能插件板）、移动矮柜、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。各实验模块可根据实验需求自由组合实验。
（一）实验主机箱结构：
实验主机箱外壳尺寸：146×20×25cm ，外壳钢质材料双层亚光喷塑结构，装有安全保护、交直流可调实验电源，函数发生器/频率计等。
1.电源及参数
1.1输入电源:单相三线输入
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
6.外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸70mm×70mm高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1400（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于150kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35cm×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与主机箱、仪器架、电源控制箱组成一个完整的实训屏。
五、实验目的：

1．常用电子仪器的使用 2．晶体二极管的特性与检测 3．晶体三极管的输入、输出特性 4．晶体管共射极单管放大器 5．射极耦合触发器 6．RC耦合两级放大器 7．负反馈对放大器性能的影响 8．场效应管放大器 9．差动放大电路 10．运算放大器指标测试 11．集成运算放大器的基本应用（多种模拟运算电路） 12．RC正弦波振荡器--集成运算放大器非线性应用一 13．方波发生器-----集成运算放大器非线性应用二 14．三角波和方波发生器----集成运算放大器非线性应用三 15．LC正弦波振荡器 16．变压器耦合推换功率放大器 17．OTL功率放大	18．集成功率放大器。 19．电压---频率转换电路。 20．单相半波、全波、桥式整流电路。 21．串联型晶体管直流稳压电源（设计性实验） 22．集成直流稳压电源。 23．单结晶管特性。 24．单结晶体管触发电路。 25．晶闸管间单测试。 26．晶闸管可控整流电路（综合性实验） 27．函数信号发生器的组装与调试（综合性实验） 28．万用表的设计与调试（综合性实验） 29．电子门铃电路----趣味性应用实验一 30．电子报警电路----趣味性应用实验二 31．光控简易灯自动开关电路----趣味性应用实验三 32．电子催眠器----趣味性应用实验四 33．温控电路----趣味性应用实验五 ……自由设计
（二）数字部分
1．TTL集成逻辑门的参数测试 2．CMOS集成逻辑门的参数测试 3．TTL集电极开路门与三态输出的应用 4．与门、或门、异或门逻辑电路测试 5．半加器、全加器电路实验 6．RS、D、JK触发器及JK与D触发器的转换电路 7．计算器 8．MSI移位寄存器及其应用 9．译码器及变换方式 10．数据选择器及逻辑设计 11．用集成与非门构成单稳态触发器和RC环形多谐振荡器 12．利用门电路构成编码器、分配器、选择器 13．组合电路的设计之一	14．组合电路设计之二------显示电路 15．同步时序电路的设计 16．计算机时序电路的设计 17．集成定时器测试及应用 18．D/A、A/D转换器 19．电子秒表------大型综合实验。 20．二极管与门、或门电路 21．三极管"非门"电路 22．三极管"与非门"电路 23．三极管"或非门"电路 24．异步十进制加法计数器 25．异步十进制减法计数器 26．智力竞赛抢答装置------大型综合实验二 ……自由设计实验

---
