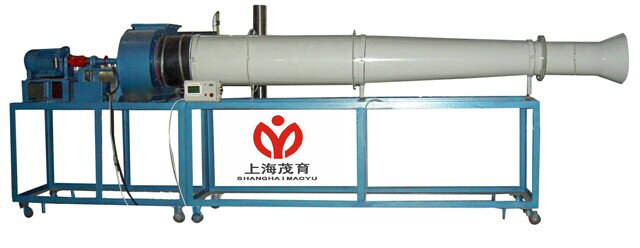

MYLT-6A离心式风机性能实验装置


离心式风机性能实验装置-采用进气试验方法,风机出风口垂直向上;测定风机风量、风压、轴功率、温度、转速。
二、技术参数:
1、外形尺寸:3600×500×1200mm
2、工作电压:380V   功率:1500W
3、流量传感器:量程500Pa、精度5%
4、压差传感器:量程500Pa、精度5%
5、温度传感器:18B20、精度±0.5℃
6、电功率法测功率,精度5%
7、转速传感器:量程0~3000rpm、精度1%
8、风机参数:全压500-600Pa;风量3500~4000m3/h;转速1450r/min;功率1.5KW;电压380V
三、主要用途:
可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
四、配置组成:
1、实验台架
2、称重传感器
3、液晶显示屏
4、集流器
5、节流阀门
6、整流栅
7、测试风管
8、被测风机
9、电动机
五、技术特点:
1、采用进气试验方法,风机出风口垂直向上
2、测定风机风量、风压、轴功率、温度、转速
3、具有微机数据采集、自动数据分析处理,数据分析处理表格,绘制被测风机标准条件下的气动性能曲线即风压-风量、功率-风量、效率-风量的特性曲线, (PQPstQ,η~Q,ηst~Q,N~Q曲线),并可打印数据分析处理表格及特性曲线。
六、主要组成配置:
1、入口集流器
2、手动螺杆节流阀门
3、整流栅
4、风机测试风管
5、流量及差压传感器测试组(在测试断面应安装四支毕托管
6、传感测试断面的均压,具体参照风机测试标准),
7、被测风机及电动机,
8、电功率法测功率装置,
9、测转速装置,
10、角铁支架(所配滑轮应有刹车功能)
11、配电箱,
12、标准信号流量采集传感器1套,
13、差压传感器1套,
14、温度传感器18B20,
15、所有数据由带标准信号的液晶屏同屏显示,
16、便于观察每个数据的即时变化,
17、配有微机数据采集,
18、自动数据分析处理
19、数据分析处理表格,
20、绘制特性曲线功能的软件。

友情提示:
1、设备验收:各采购单位收货时请检查离心式风机性能实验装置的货品外观,核实离心式风机性能实验装置的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供离心式风机性能实验装置产品说明书和质保期,在质保范围内提供对离心式风机性能实验装置的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的离心式风机性能实验装置选型错误或设备购买数量错误,造成离心式风机性能实验装置的退换货要求,将不被接受;
4、设备货期:对离心式风机性能实验装置的发货期为参考值,如您需要了解离心式风机性能实验装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对离心式风机性能实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关离心式风机性能实验装置的技术咨询。
