热电阻校验装置实验说明及价格

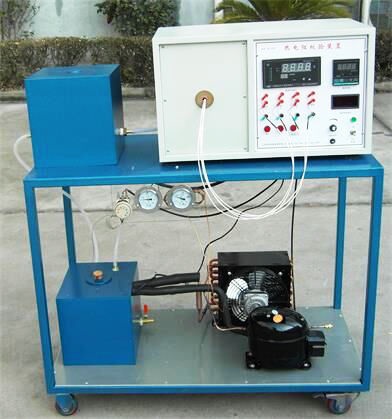

一、概述:热电阻校验实验装置是为大专院校热工实验室实验教学而设计制造的专用设备,热电阻校验实验装置可用于-10℃—+150℃工作范围内的热电阻(热点偶)比较法标定和检验实验。热电阻校验实验装置结构设计合理,配用半导体制冷,试验管内制冷温度最低可达-20℃;加热温度最高可达+200℃。高精度PID温度调节控温。配有万能信号输入巡检仪作为被校热电阻的信号采集,也可以作为铜——康铜热电偶的校正信号采集。体积小、重量轻、温度场恒温稳定、操作方便、安全可靠,是满足实验教学的理想装置。
二、热电阻校验实验装置技术性能:本装置的采用导热系数高、均热性能好的紫铜作为腔体,外部采用高保温的绝热材料进行绝热,耗电小,效率高。在其腔体中可同时插入标准及控温用的标准热电阻,及2个被检热电阻或低温热电偶。室温以下的低温区,配用85瓦半导体制冷,散热区采用强制水冷却,试验管内制冷温度最低可达-20℃;室温以上的高温区,使用75瓦电加热。
可供工作温度在-10℃— +150℃工作范围内的热电阻、热电偶温区检定使用。本实验装置的控温采用高精度PID温度调节器,A级标准热电阻,精度可达±0.1℃,可在恒定温区直接显示管炉内温度场的温度数值。
本装置的采用万能信号输入8路巡检仪作为被校热电阻的信号采集,热电阻、热电偶可简单的设置输入,以减轻劳动强度,提高工作效率。
本装置使用大功率0-12V,21A直流开关电源给半导体制冷供电;交流和220V给加热器供电。

三、热电阻校验实验装置使用说明
1、接好冷却水源(自来水),当校正室温以下温度时打开冷却。
2、将温度调节仪表用的热电阻和被校热电阻安装好,并放入加热或是制冷腔体中。
3、检查仪表箱前面板上各开关的初始状态。
4、上述准备工作完成后,即可插上电源供电。
5、仪表设置
1)、根据所校热电阻的温度范围和室温,调节温度控制嚣的工作状态!
首先按住▼约3秒钟,显示窗开
I、低于室温的校E点——设定制冷状态。
A、首先按住▼键3秒进入设定值更改状态,显示窗将闪烁显示温度设定值,按▼键修改设定值,长按键可实现快速加减。修改完成后,按SET键保存退出。
B、打开自来水冷却制冷系统。
C、打开制冷开关。
D、稳定后,在巡检仪上读取标准值被校数值。
Ⅱ、高于室温的校E点——设定加热状态
A、首先,按住▲键3秒进入设定值更改状态,显示窗将闪烁
显示温度设定值,按▲键修改设定值,修改完成后按SET键保存退出
B、打开加热开关并调节加热电压。
C、稳定后在巡检仪上读取标准值和被校数值。
D、试验结束后,必须关断电源和水源。
四、注意事项及维护须知
1、为了保证调节器指示仪的指示精度,必须对标准热电阻定期进行复校与检定,同时应定期检查热电阻传感器的示值误差,超差过大时,应予更换。
2、制冷工况必须用水冷却!加热工况不用水冷却。
3、操作前应仔细阅读温控仪、巡检仪的使用说明书(无数据通信)。
4、长期不用应切断电源、水源。
5、贮运和存放时,应避免雨淋和潮湿。
铂热电阻
铂热电阻的参考函数在零度上、下温区各不相同,但参考函数系数相同,其数学模型于下式:-30 — 0℃
Rt=Ro【1+At+Bt2+C(t-100)t2】
0 — 150℃
Rt=Ro(1+At+Bt2)
式中:Rt铂热电阻在温度为t℃时的电阻值
          Ro是铂热电阻在温度为0℃时的电阻值
A=3.9083×0-3 ℃-1
B=-5.775×0-7 ℃-2
C=-4.183×0-12℃-4
根据以上数学模型计算出100欧姆铂热电阻R(t)分度表:
分度号:Pt100      R(0℃)=100.00Ω
t/℃ 0 -1 -2 -3 -4 -5 -6 -7 -8 -9
  R/Ω
-30 88.22 87.83 87.43 87.04 86.64 86.25 85.85 85.46 85.06 84.67
-20 92.16 91.77 91.37 90.98 90.59 90.19 89.80 89.40 89.01 88.62
-10 96.09 95.69 95.30 94.91 94.52 94.12 93.73 93.34 92.95 92.55
-0 100.00 99.61 99.22 98.83 98.44 98.04 97.65 97.26 96.87 96.48
+0 100.00 100.39 100.78 100.17 101.56 101.95 102.34 102.73 103.12 103.51
10 103.90 104.29 104.68 105.07 105.46 105.85 106.24 106.63 107.02 107.40
20 107.79 108.18 108.57 108.96 109.35 109.73 110.12 110.51 110.90 111.29
30 111.67 112.06 112.45 112.83 113.22 113.61 114.00 114.38 114.77 115.15
40 115.54 115.93 116.31 116.70 117.08 117.47 117.86 118.24 118.63 119.01
50 119.40 119.78 120.17 120.55 120.94 121.32 121.71 122.09 122.47 122.86
60 123.24 123.63 124.01 124.39 124.78 125.16 125.54 125.93 126.31 126.69
70 127.08 127.46 127.84 128.22 128.61 128.99 129.37 129.75 130.13 130.52
80 130.90 131.28 131.66 132.04 132.42 132.80 133.18 133.57 133.95 134.33
90 134.71 135.09 135.47 135.85 136.23 136.61 136.99 137.37 137.75 138.13
100 138.51 138.88 139.26 139.64 140.02 140.40 140.78 141.16 141.54 141.91
110 142.29 142.67 143.05 143.43 143.80 144.18 144.56 144.94 145.31 145.69
120 146.07 146.44 146.82 147.20 147.57 147.95 148.33 148.70 149.08 149.46
130 149.83 150.21 150.58 150.96 151.33 151.71 152.08 152.46 152.83 153.21
140 153.58 153.96 154.33 154.71 155.08 155.46 155.83 156.20 156.58 156.95
150 157.33 157.70 158.07 158.45 158.82 159.19 159.56 159.94 160.31 160.68
160 161.05 161.43 161.80 162.17 162.54 162.91 163.29 163.66 164.03 164.44
