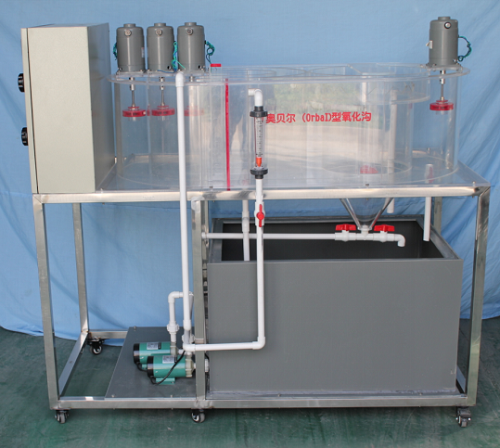

奥贝尔型氧化沟实验装置,奥贝尔型氧化沟装置

奥贝尔型氧化沟实验装置-实验目的：
奥贝尔(Orbal)氧化沟又称同心圆型氧化沟,奥贝尔氧化一般沟由三个同心椭圆形沟道组成，污水由外沟道进入，与回流污泥混合后，由外沟道进入中间沟道再进入内沟道，在各沟道循环达数百到数十次。最后经中心岛的可调堰门流出，至二次沉淀池。
在各沟道横跨安装有不同数量水平转碟曝气机，进行供氧兼有较强的推流搅拌作用。三个廊道的溶解氧分别控制为0~0.3mg/L 0.5~1.5mg/L '2~3mg/L ,通过控制曝气强度，使外圈廊道的供氧速率与渠道内好氧速率相近，保证混合液的硝化反应，同时因为溶解氧浓度低。反硝化菌可以利用硝酸盐作为电子受体进行反硝化反应。氮素在中圈的反应过程是一个同步硝化反硝化过程。
通过本实验希望达到以下目的：
1、了解氧化沟的构造及运行方法；
2、掌握运用氧化沟去除BOD5及生物脱氮除磷的工艺；
3、叶轮转速快慢，可调节污水中充氧能力，即：厌氧、缺氧、好氧状态。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理流量：8～16L/h；
3、氧化沟体积：1100mm×600mm（即85L）；
4、污泥停留时间为：3～5.5h。
5、装置外形尺寸：1500mm×700mm×1200mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、
二、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×500×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、奥贝尔氧化沟1套、（含二沉池1只）透明有机玻璃材质、壁厚10mm，800×600×350mm、带曝气装置
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、曝气电机4台、304不锈钢叶轮曝气装置4套；（功率90W、转速2900rpm）、（含调速器4只）、
8、流量测量与调节：转子流量计1只、（6～60L/ h）
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
10、可编程自动控制器1套、
11、配套UPVC连接管道和阀门（中财品牌）。
12、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
