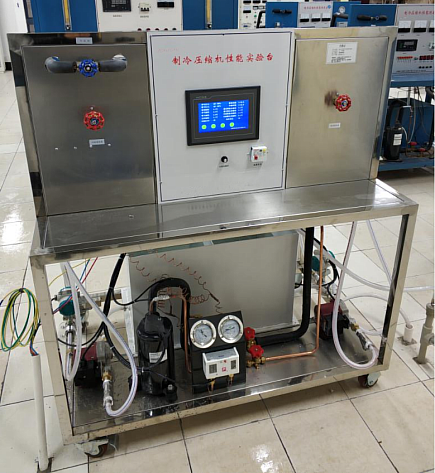

数据采集型制冷压缩机性能实训台

一、MYCN-12B 数据采集型制冷压缩机性能实训装置是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统的,可测制冷量、功率和计算制冷系数,并可进行热平衡计算。

、主要技术参数:
1、输入电源:单相三线~220V±10% 50Hz温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m.
2、外观
不锈钢实验台,正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
3、制冷系统
压缩机、冷凝器、干燥过滤器、手动节流阀、储液器和蒸发器。制冷剂:R22 ;制冷量:3900W。
4、循环水系统
(1) 水泵2只:额定扬程:6~12m;
(2) 冷凝器循环水箱和蒸发器循环水箱
(3) 加热器1只(功率1000W):输出功率可通过电位器进行调节,用于加热蒸发器循环水。
5、测量仪表
(1) 压力传感器2只(精度0.5级)
量程为-0.1~1.8MPa和-0.1~3.6MPa,分别实时测量制冷系统低压侧压力和高压侧压力
(2) 流量传感器2只
采用涡轮流量传感器,量程为0.04~0.25m3/h,分别测量冷凝器和蒸发器冷却水流量
6、控制仪表
高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
7、设有漏电保护、可对人身及设备进行有效保护。
8、显示
 嵌入式7寸触摸屏显示所有数据。
