太阳能光伏发电系统使用介绍
太阳能光伏发电系统,太阳能光伏发电系统实训装置,太阳能光伏发电系统实训设备产品概述:

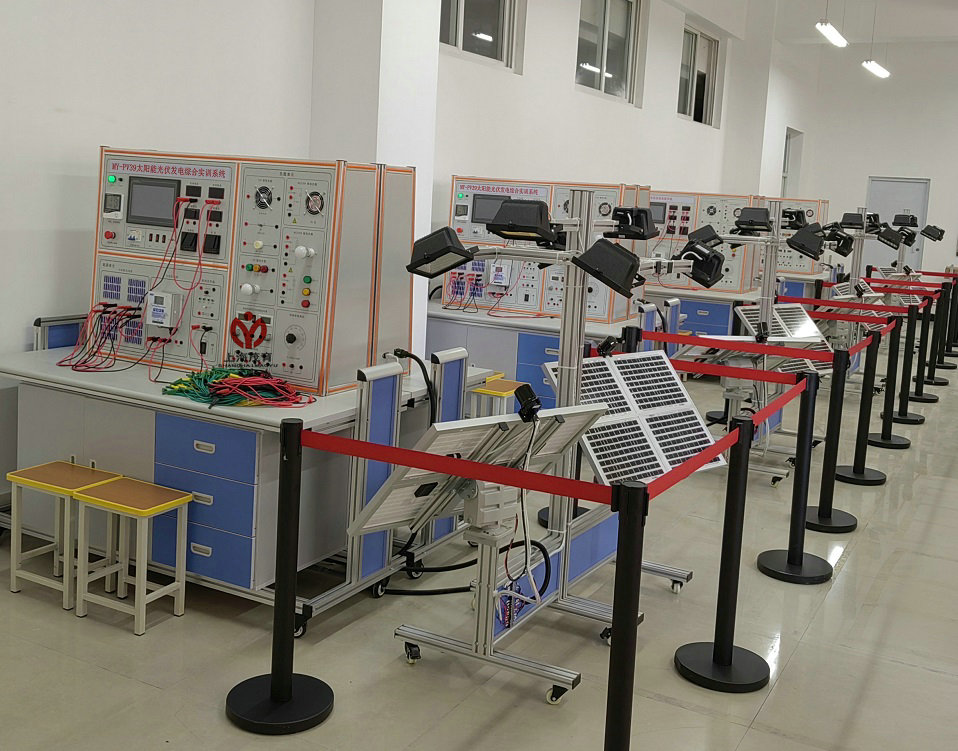

本产品是集光伏、光电、负载实验于一体的太阳能发电教学实训系统。除可完成常规光伏、光电转换的相关实验外,即可对阻性、感性负载进行实验及教学演示。可以帮助学生,进一步理解太阳能发电系统的原理学习和工程实际应用技能。
1、产品特点:
◆ 系统实验平台采用直观的数字表和带触摸功能工控一体机,让使用者操作起来更方便、直观。
◆ 系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
◆ 系统逆变电源,采用专用IGBT模块(IPM)组装。具有高稳定、高功率因数输出。
◆ 系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
◆ 随系统附带17英寸宽屏液晶电视机,在实验过程中提升实验乐趣。
2、主要设备技术参数:
光伏发电 |
参数 |
额定输入功率 |
Pmax 300W |
额定输出功率 |
Pwv=260W |
光伏组件输出功率 |
Pwv=4*10W(系统标配光伏组件) |
额定输出电压 |
12VDC 220VAC |
额定充电电流 |
12VDC/2.2A |
过充保护电压 |
DC16.2±0.5V |
操作实验台 |
参数 |
实训台 |
长1.20m*宽0.65m*高1.75m |
仪表组 |
输入电源220VAC AC/DC9V |
逆变电源 |
输入电压10.8~16VDC;输出电压0~220VAC;输出功率300W; |
太阳能控制器 |
输入电压12VDC; 输出功率300W;实验模式:光控+时控 |
直流负载 |
感性:风扇、电机、蜂鸣器; 阻性:交通灯、3W LED灯 |
交流负载 |
感性:风扇; 阻性:交通灯、3W LED灯、LED路灯 |
电阻箱 |
10Ω~99KΩ |
USB输出接口 |
5V 1A |
3、储存及工作环境:
◆ 远离阳光直射(操作台避免用于户外)。
◆ 远离周围无任何腐蚀物质、油雾、盐水、淋雨和潮湿。
◆ 远离空气中的尘埃或金属粉末。
◆ 远离机械冲击、剧烈震动。
◆ 远离电磁噪声(如:电焊机、大功率设备)。
◆ 远离放射性材料、易燃物品。
◆ 正常工作时的温度范围:-10℃~40℃。
二、在通电之前,确认实验台各电源开关为“关”位置时,按以下步骤操作
1) 打开实训台交流总开关,各仪表显示“000”电能计量模块显示实验台电压、电流、功率、用电时间,KWh等用电量信息;
2) 根据实验内容,准备相应长度实验跳线,与各实验模块连接;
★ 控制器:蓄电池、太阳能电池板、负载
★ 连接相应的测量仪表,如方阵电压、方阵电流、负载电压、负载电流
★ 连接与实验内容有关的直流负载,直流感性负载、直流阻性负载、电阻箱
★ 连接与实验内容有关的交流负载,交流感性负载、交流阻性负载、LED灯负载
注:交流实验时,系统前端需将DC-AC光伏逆变器接入,否则无法进行交流实验。
★ 实验时如需连接电视机,只需将电视机与设备逆变系统连接即可
3) 实验过程中如需进行参数监控或保存,需先将一体机系统打开,系统启动后,将自动运行监控程序,运行后自动与系统模块之间进行通讯;
4) 进行自动跟踪实验时,待系统运行稳定后,通过实验台面板的“晨日”“午日”“夕日”开关,来切换模拟太阳灯光照位置,每切换一次,跟踪系统会自动跟踪至相关位置,完成跟踪实验;
5) 系统自带的0~30V/0~2A稳压电源系统,可配合控制系统完成过充电(过压)、过放电(欠压)、及恢复实验,直接负载实验和对蓄电池的补充电实验;
★ 对蓄电池进行补充电时,需要简单对稳压电源进行调整设置,具体如下:
①打开稳压电源开关,调整输入电压至13V±0.2V;
②用实验跳线短路稳压电源输出端正负极,调整电流旋钮,使电流显示0.5~0.6A断开跳线;
③将稳压电源输出端与蓄电池输出端相连(注意正负极);
④持续充电约5到8小时,或至到稳压电源电流显示为“0A”即表示充满,也可按下系统面板自带的“测试按钮”进行电压测试,至充电结束。
关机顺序:按照先直流,后交流的顺序只需关掉综合操作控制台开关即可!
4、系统故障处理
◆ 紧急关机顺序: 交流总开关
◆ 故障处理
故障现象 |
检查内容 |
处理方法 |
太阳能电池电压正常,无法对蓄电池充电 |
查看线路转换开关位置是否正确,光线是否足够强 |
重新调整开关,调整模拟光线至最佳状态,或等光线好转时再试 |
离网电源无法开机 |
电源转换开关位置是否正确 |
确认正确无误后重新再试 |
离网电源开机无输出 |
蓄电池电压是否过低 |
对蓄电池进行电能补充 |
并网电源无法并网 |
太阳能电压、光照强是否过低 |
重新调整后再试 |
5、注意事项
◆ 系统在工作6~12个月时,应定期检查所有接线端是否松动,接头是否氧化并擦拭机内尘土。
◆ 系统在工作时会产生一定的热量,安装时一定要安装在通风较好的地方。
◆ 非专业人员,严禁打开柜体进行检查和维护。
四 、工作原理

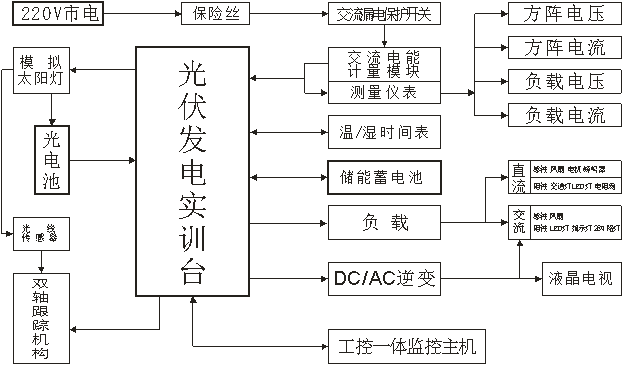

1、系统工作原理方框图
