低压配电实验实训装置

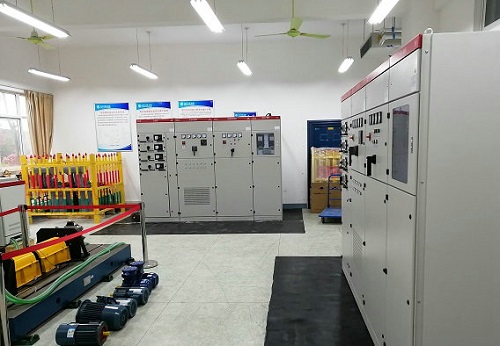

一、MY-01A 低压供配电实验实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。
二、技术参数：
1、工作电源：三相五线  380V±5%  50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：660×600×2300mm
4、额定电流：100A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%  海拔＜4000m
三、实验装置结构：所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、基本配置及详细说明：

 五、基本配置详细说明：

六、低压供配电技术实验装置实验内容：
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
八、低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。
1、MY-01A-1教学低压计量控制实训柜
1）设备概述：主要由三相有功电能表、三相无功电能表、接线铜排等组成，用于计量线路中有功功率与无功功率。
2）技术参数：
 （1）工作电源：三相五线  380V±5%  50Hz
 （2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
 （3） 外形尺寸：660×600×2300mm
 （4）额定电流：250A
 （5）工作环境：温度0℃～50℃
 （6）相对湿度35～85%  海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置: (每台本配置)：

2、MY-01A-2教学低压进线控制实训柜
1）设备概述：主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
2）技术参数：
（1）工作电源：三相五线  380V±5%  50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：800×600×2300mm
（4）额定电流：250A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85%  海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置:(每台本配置)：

3、MY-01A-3教学电容补偿实训柜
1）设备概述：主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
2）技术参数：
（1）工作电源：三相五线  380V±5%  50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：800×600×2300mm
（4）额定电流：125A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85%  海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置: (每台本配置)：

4、MY-01A-4教学出线控制实训柜：
1）设备概述：
    主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2）技术参数：
（1）工作电源：三相五线   380V±5%  50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：860×600×2300mm
（4）额定电流：250A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85%  海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置: (每台本配置)：
