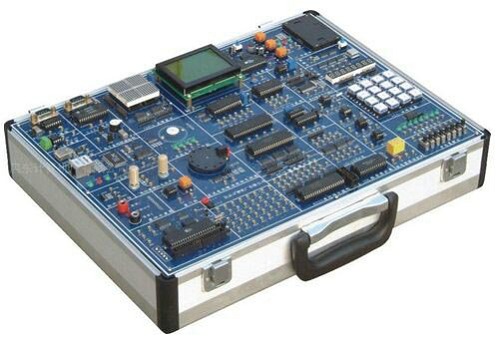

创新单片机.EDA综合开发实验仪

一、MY-211 创新单片机.EDA综合实验仪是《MCS-51单片机原理与接口》《C8051Fxxx高速SOC单片机原理及应用》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备，在传统实验项目的基础上增加了新型实用接口（如红外线收发、多种总线开发、网络通信等），为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统主要特点：
（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。仿真器外接，配有Keil-c仿真器K51U或选配JD-208和其它型号仿真器。JD-208高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
（2）仿真C8051F 单片机（SOC）：该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。可对嵌入式系统C8051F 单片机（SOC）进行实验、开发。
（3）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。
（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（5）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。
（6）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
三、系统组成：
·硬件：
（1）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），16*16 LED点阵电路，开关逻辑电平输入/ 输出电路，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路、射极跟随器。
（2）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L等；
（3）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；
（4）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
电源：系统内置高性能直流稳压电源。
机箱：系统配置轻便铝合金箱子作为实验仪机箱。外型尺寸(长*宽*高)：52*33.5*10cm
四、实验项目：
(一)软件实验：

 (二)硬件实验：
