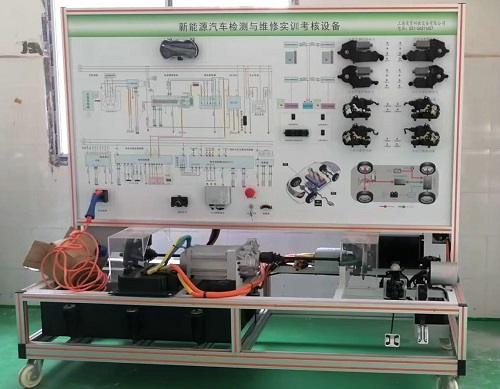

MY-8062C新能源汽车检测与维修实训考核平台

新能源汽车检测与维修实训考核平台是按照新能源汽车检测与维修技术专业“校企共建，双轨并行，工学结合”人才培养方案的整体要求建成的，集教学、培训为一体，由新能源汽车故障诊断、检测等模块化一体化教学的场地组成。包括新能源汽车电气基础学习工作站、新能源汽车核心部件学习工作站、新能源汽车核心技术原理学习站、纯电动汽车基础训练工作站、新能源汽车整车检测维修工作站、新能源汽车创新创业工作站，以及新能源汽车展示区等。

一、功能特点:
1、新能源汽车检测与维修实训考核设备完整展示了电动汽车整车CAN总线网络电控系统（包括舒适系统/电机控制/电池管理系统/VCU整车控制系统），可以动态模拟整车CAN总线网络电控系统的运行状态与工作过程。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络电控系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络电控系统的工作原理。
3、示教板面板上安装有点火开关、带网关通讯的整车控制器模块，智能仪表模块，电源系统模块，舒适控制模块（车窗与中控等），电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等模块与操纵开关。
4、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
二、技术规格：
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度；－40℃~+50℃
4、外形尺寸：2050x600x1700mm（长x宽x高）
5、动力电源：72V
三、基本配置（每台）

序号	名称	规格型号	单位	数量
1	控制面板与检测台	1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动架台 3.带有4只可移动脚轮	套	1
2	电动汽车磷酸铁锂电池	72V 20AH	套	1
3	电动车组合仪表（7寸BMS信息显示屏）	电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯；	套	1
4	BMS电池管理控制单元系统	配套，包括：中央控制模块ECU，终端模块ECU。	只	1
5	点火开关	配套	只	1
6	车载充电器	72V20AH，带CAN-BUS通讯	台	1
7	DC-DC转换器	72V转12V	套	1
8	电动汽车充电枪与车载侧插座	电动汽车国标，CEBEA	套	1
9	电机驱动系统	72V1KW，带CAN-BUS通讯	套	1
10	电动车车身电气系统	包括电动车窗/中控锁系统，带CAN-BUS通讯	套	1
11	VCU整车控制系统	配套	套	1
12	故障模拟与排除装置	配套	套	1
13	设备教师/学生手册	配套	套	1
14	设备合格证、保修卡	配套	套	1
