电子产品装配与调试实训装置

一、MY-F3 电子产品装配与调试实训装置-产品概述:
该设备既是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。也是按世界技能竞赛标准及要求设计。本设备不仅适用于各类技工院校、职业院校在国家职业资格目录中电子通信行业相关工种的技能考核鉴定，也可用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。

设备整体包含硬件设计、单片机系统编程、故障诊断与维修测量、电子产品组装四大能力的实训，采用模块化设计组合式运用的设计理念 ，模块配置有单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统、世赛实训模块系统。设备还配套有高档专业的工具、仪器、耗材配件包。在教学任务上，学员可根据工作任务的要求选择相应的单元模块搭建电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类电子产品的设计、组装、焊接、编程与调试。
二、电子产品装配与调试实训装置-功能与结构:

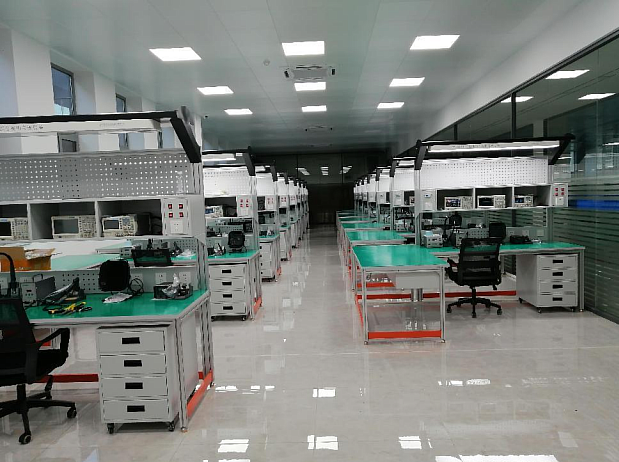

该设备主要由工作台、实训屏、实训屏模块、工具柜、电脑桌、电路实训模块、仪器工具耗材包组成。
1、工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。工作台设有防静电配套装置，桌面上方有实训屏、模块盒安放横梁、工具网孔板、高档条形LED照明。
2、实训屏：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。
3、工具柜：采用优质Q235冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，工具柜设计有四层抽屉，可放置套装配件、工具包、开发板、仿真器、测量仪表等。
4、竞赛资源包配置（选配）：资源包内电路实训模块内容十分丰富，有单片机模块系统、基础模拟实训电路系统、基础数字实训电路系统等。可单独进行实训，也可各种组合搭配实训。
5、仪器、工具、耗材配件包：仪器、工具、耗材配件包，参照世界技能大赛电子技术项目竞赛现场配置，配置齐全、性能专业。
三、设备特点：
1、开放式设计
可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配置的实训工具及检测仪器进行设计与制作。
2、模具化运用
可编程器件单元板库、电子元件库、实训工具库、分类清晰，摆放整齐。
3、积木式理念
根据可编程器件电子产品的技术应用分类，配置有单元模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。
4、巧妙的组合
实训电路模块配置丰富，各模块可以根据实验内容的不同而自由选择、组合。中间连线全部用快速接头，操作方便，更换快捷，具有相当大的扩展空间。仪器配件包与世赛配置一致，符合国际一流竞赛
水平。
四、参数概览
1、工作电源：单相三线 AC220V±5% 50HZ
2、安全保护：漏电保护、过流保护
3、额定功率：2.5kW
4、可编程直流电源:UDP8303M（可选其他型号）
5、数字示波器 :UPO7104Z（可选其他型号）
6、函数/任意波形发生器:UTG8082D（可选其他型号）
7、单片机：51系列采用IRC15W4K63S4(STC公司1T 8051单片机)、ARM系列采用STM32L052
8、电子产品执行标准：IPC-A-610F
9、环境温度：-10～50℃
10、相对温度：≤85%
11、外形尺寸：L2600mm×W1800mm×H2050mm
五、设备配置清单：

序号	配置名称	规格型号	单位	数量
1	实训屏		套	1
1）	电源控制模块		个	1
2）	交流插座模块		个	2
3）	示波器模块	UPO7104Z	个	1
4）	函数信号发生器模块	UTG8082D	个	1
5）	直流电源模块	UDP8303M	个	1
2	工作台		套	1
3	工具柜		套	1
4	五轮转椅	5轮 液压升	把	1
5	电子技术项目培训资源包		套	1
6	仪器、工具配件包		套	1
7	耗材配件包		套	1
8	电脑	客户自配	套	1

六、产品参数说明：
1、实训屏
结构尺寸：L1800mm*W250mm*H289MM，采用优质Q235冷轧钢板焊接而成，表面静电喷塑。
组成与配置：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。
2、可编程直流电源
1)电源电压：AC 115V230V
2)频率：47 to 63Hz
3)CH1、CH2通道额定输出电压：0～32V；
4)CH1、CH2通道额定输出电流：0～3.2A；
5)输出功率:219W
6)负载效应: 电压：<0.01%+3mV,电流：<0.1%+5mA
7)电源效应: 电压：<0.01%+3mV 电流：<0.1%+3mA
8)设置分辨率：电压：10mV，电流：1mA
9)设置精确度（25℃±5℃）：电压：<0.5%+20mV，电流：<0.5%+5mA
10)输出温度系数：电压：≤150ppm，电流：≤150ppm
11)回读分辨率：电压：10mV，电流：1mA
12)电压上升/下降延时：≤100ms(10% Rated load)
13)并联/ 串联负载效应：电压：≤0.1%+0.1V
14)接口：USB Device,RS-232
15)CH3通道额定输出电压5V；
16)CH3通道额定输出电流：3.2A；
17)CH3通道电压精度：±50mV
18)CH3通道负载效应：±50mV
19)耐压：1mA 10s (AC in to PE/AC1800V)
20)绝缘电阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)
3、函数信号发生器
1)输出波形：正弦波、方波、锯齿波、脉冲波、脉冲串、扫频、噪声、谐波及任意波形等；
2)输出频率范围：正弦波：1µHz~80MHz；方波：1µHz~30MHz；锯齿波：1µHz~2MHz；
3)频率稳定度：2ppm
4)任意波：1µHz～20MHz；
5)采用先进的DDS技术、双通道等性能独立输出；
6)内置7位高精度、宽频带频率计、频率范围：100mHz～800MHz；
7)USB Device和USB Host接口，支持U盘存储
8)输出幅值(高阻)：2mVpp～20Vpp之间连续可调
9)输出阻抗：0Ω～1MΩ之间连续可调；
10)输出幅值和频率误差在±1%左右；
11)垂直分辨率：16bits，采样率：500MS/s；
12)双通道同时逐点独立输出最大任意波长度：32Mpts，任意波最大存储空间：7GB；
13)模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；
14)谐波：具有16次谐波发生器功能；
15)可选配数字任意波输出接口，支持多种串行总线输出；
16)显示：8英寸WVGA（800×480）TFT液晶屏，同时显示两路频率、幅值等信息；支持上位机监控、操作仪器；
4、数字示波器
1)100MHz 带宽，1GS/s实时采样率；
2)4个模拟通道；
3)每通道28Mpts存储深度(四通道同时打开)，存储深度支持自动模式和手动选择；
4)8英寸WVGA（800×480）TFT液晶屏，256级灰度显示(支持色温显示)；
5)波形捕获率高达50,000wfms/s，支持触发输出（Trigger Out）验证波形捕获率；
6)低底噪声，宽范围垂直档位1mV/div~20V/div，并且各个档位均支持全带宽；
7)时基范围5ns/div~50s/div；
8)支持每通道时基独立可调；
9)支持加、减、乘、除、FFT、高级运算（支持公式编辑）、逻辑运算等计算功能；
10)触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；选配：RS232/UART，I2C，SPI
11)支持RS232/UART、I2C、SPI总线解码（选配）；
12)支持同时打开Y-T和X-Y模式，可观测李沙育波形；
13)配备标准接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；
14)可选配25MHz等性能双通道函数/任意波形发生器模块；
15)可选配锂电池供电数字万用表模块；
16)支持逻辑分析仪模块；
17)支持上位机监控、操作仪器；
5、工作台
结构尺寸：采用L字形设计， L2648mm×W1848mm×H2050mm
操作桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，桌面25mm厚防火纤维板。
电脑桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，桌面25mm厚防火纤维板。
LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形LED吸顶灯，飘月台形状，科幻感十足。
工具网孔挂板：钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。
6、工具柜
结构尺寸：L450mm*W635mm*H665mm，采用优质Q235冷轧钢板焊接而成，表面静电喷塑，工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动。
组成与配置：工具柜设计有四层抽屉，可放置套装配件、工具包、开发板、仿真器、测量仪表等。拉开抽屉，各种电子元件分类整齐、一目了然。
7、仪器、工具配件包

序号	配置名称	规格型号	单位	数量	备注
1	万用表	UT890C	台	1
2	PIC烧写器	PICKIT3	套	1
3	STM32编程器	ST-LINK V2+连接线	套	1
4	恒温焊台	安立信936A	套	1
5	热风拆焊台	安泰信AT852D	套	1
6	焊接排烟机	额定电压:AC230V、瓦数：16W	套	1
7	台式放大镜	带灯 台式白波、环形荧光灯、光学镜片	套	1
8	BNC转鳄鱼夹连接线	黑色 1M	条	2
9	BNC连接线	长50CM  黑色	条	2
10	迭对插头连线	S401W 50CM 黑色,	条	2
11	迭对插头连线	S401W 1M 绿色,	条	2
12	迭对插头连线	S401W 50CM 红色,	条	2
13	迭对插头连线	S202  50cm 红色	条	50
14	迭对插头连线	S202  50cm 黑色	条	30
15	测试探针	探头插座尺寸4mm、颜色红色	条	2
16	测试探针	探头插座尺寸4mm、颜色黑色	条	2
17	大单挂钩	10mm*40mm*L100mm 工具挂钩	个	6
18	锯用挂钩	10mm*40mm*4 电线挂钩	个	6

 8、耗材配件包清单

序号	配置名称	规格	单位	数量	备注
1	蓝色/单芯导线安装线	210m,蓝色 带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
2	黑色/单芯导线安装线	210m,黑色 带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
3	红色/单芯导线安装线	210m,红色带皮外径0.5-0.6mm之间，线芯0.25mm，耐压100V。	卷	1
4	镀锡铜线	0.5mm/100m 外径0.5mm、长度100m、额定电流3.5 A	卷	1
5	锡丝	Ф0.5 、55克，熔点+217°C	卷	1
6	吸锡线	宽度1.5mm、长度1.5m	个	1
7	免清洗助焊笔	封装类型笔、免清洗环保	个	1
8	万能板	D23 双面环保万能板，尺寸：95*115mm,	块	2
9	电工胶布	PVC 9M  黑色	卷	1
10	电缆扎带	3*100mm 白色	条	100
11	热收缩管套件	5种热收缩管，套筒长度0.035米，0.08米	套	1
