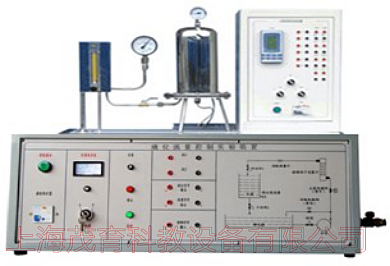

MYR-50压力控制测量实验台

压力控制测量实验台-结构特点是微小、紧凑、美观、安全。该设备可对流量、组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯，控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、技术指标
1、供电电源：交流电，单相三线220V
2、最大功耗：1.0KW
3、外形尺寸：1250×600×1500
三、设备组成
包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与阀门组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。
1、控制对象:常压空气罐
2、系统动力设备:微型压缩气泵
3、检测传感器:压力传感变送器
4、温度传感变送器:转子流量计
5、执行机构:单相调压模块：用于调节加热器功率，以控制空气罐内温度。
6、调节阀：通过调节开度以控制气泵流量的大小。
7、控制系统:带远程485通讯的数据采集与控制的A/D与D/A转换模块；智能仪表控制器：AI818控制仪表
8、电加热器：220V
四、实验项目
基于上述实验装置可完成以下常规控制实验（其中闭环控制实验均包括设定值跟踪实验与抗干扰实验），具体包括：
1、压力过程控制系统组成认识实验
1）压力过程控制系统的组成、硬件认识与信号连接操作
2）智能仪表的操作与参数设定
3）传感变送器的校正(零点迁移与量程调整)
2、温度控制系列实验
1）温度对象的特性测试
2）空气罐内温度的PID回路控制
3）空气罐内温度的模糊控制
4）空气罐内温度的超弛控制
3、压力控制系列实验
1）压力对象的特性测试
2）空气罐内压力的模糊控制

---
