MYR-44压气机性能实验台


压气机性能实验台-实验目的
学习测试技术,进行压气机变工况工作过程测定,掌握用微机采集数据和处理数据,测试指示功、指示功率、压缩指数、和容积效率等基本操作方法。了解分析采样频率对实验结果的影响。
二、
工作条件 :
1、常温、常压下运行,
2、电源电压:AC220V
三、
压气机特性实验原理:
压气机的工作过程可以用示功图表示,示功图反映的就是气缸中的气体压力随体积变化的情况。本实验的核心就是用现代测试技术测定实际压气机的示功图,为了获得压气机工作过程的封闭示功图,实验中采用压力传感器测试气缸中的压力,用霍尔开关确定压气机活塞的位置。当实验系统正常运行后,霍尔开关产生一脉冲信号,数据采集板在该脉冲信号的激励下,以预定的频率采集压力信号,下一个脉冲信号产生时,计算机中断压力信号的采集并将采集数据存盘。显然,接近开关两次脉冲信号之间的时间间隔刚好对应活塞在气缸中往返运行一次(一个周期),这期间压气机完成了膨胀、吸气、压缩及排气四个过程。信号经放大后送到计算机,经计算处理便得到了压气机工作过 程中的有关数据及封闭的示功图和展开的示功图。实验测量得到压气机示功图后,根据工程热力学原理 ,可进一步确定压气机中气体膨胀和压缩过程的过程方程式及压气机耗功等。
四、设备
配置:
序号 模块名称 基本配置 数量
1 触摸屏控制箱 控制箱面板采用铝质凹字术制作(嵌入式触摸屏7寸) 1套
2

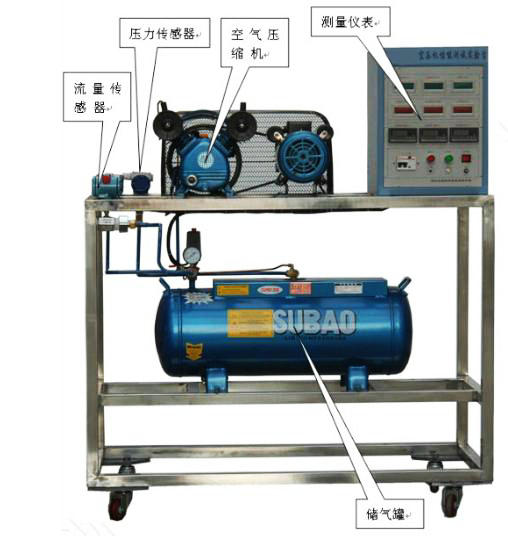

实验对象
往复式活塞空压机:单相风冷式;排气量:0.036m3/min;功率:0.75kW;气缸直径:51mm;活塞行程:38mm;转速:1220rpm;额定排气压力:0.7MPa 1台
3

汽路循环系统
储汽罐 1个
4 排气减压装置 1套
5 电动阀 1个
6 安全阀 1个
7 排污口:储汽罐排除凝结水等 1个
8 温度传感器:Pt100铂热电阻,测温范围:0至200℃ 1个
9

测量显示装置
高频动态压力传感器:量程:-100kPa~1MPa,频响范围:0~100kHz,精度:0.25级 1个
10 空压机专用压力传感器:量程:0~16bar,输出信号:4~20mA 1个
11 测试软件:在线监测及稳态分析,压缩机排气量、功率计算软件;任意时刻封闭示功图绘制、打印等功能 1套
12 数据采集卡:100K采样率 1套
13 电动机转速传感器4-20MA 1套
14 数据采集模块 1套
15 电脑桌铝型材500*500*1200 1张
16 底部装有万向轮,便于移动和固定,有利于实验室的布局800*800*800 1套
17 框架   1

其他产品连接
饱和蒸汽P-T关系实验设备
饱和蒸汽p-T关系测试实验装置
稳态平板法测定绝热材料导热系数试验台
综合传热性能实验台
综合传热性能实训装置
温度自动控制实验台
压力传感器标定实训平台
半导体制冷热泵技术实训装置
空气绝热指数测定装置
热电偶点焊仪
过热器流量分配实验装置
强迫对流空气横掠平板放热系数测试装置
气体定压比热测定实验装置
二氧化碳P-V-T关系仪
二氧化碳临界状态观测及P-V-T关系测定实验装
强迫流动管外放热系数测试实验台
二氧化碳P-V-T关系仪实训台
热管换热器实验装置
强迫对流管蔟管外放热系数测试实训装置
汽—液式翅片管换热器实验装置
顺逆流传热温差实验台
蒸汽冷凝时传热和给热系数测试装置
强迫对流管蔟管外放热系数测试装置
非[准]稳态导热实验台
水流式燃气热量计
热管换热器实验设备
自由对流横管管外放热系数测试设备
CO2临界状态观测实验台
对流换热综合实验装置
数字型喷管实验装置
数字型二氧化碳P-V-T关系仪
稳态平板法测定绝热材料导热系数实验台
热工学综合实验平台
自动化仪表实训台
燃气热值测量实验装置
热泵/热机压缩性能实验台
热泵与制冷系统综合实训台
空调制冷换热实验装置
气体定压比热测定设备
球体法测粒状材料导热系数装置
换热器性能综合测试实验台
稳态平板法测定绝热材料导热系数实验仪
热工测量实验台
压缩制冷性能测定实验台
中温法向辐射率测量仪
导热系数测试仪
热电阻校验装置
气体定压比热测定仪
换热器传热系数综合测定装置(配三种换热器)
汽—液式翅片管换热器实验台
热电偶校验仪
蓄冷空调制冷技术实验设备
蒸汽冷凝时传热和给热系数测试系统
往复式压缩机性能测定装置
强迫流动单管管外放热系数测试系统
二氧化碳P-V-T关系实验台
空调制冷换热综合实验装置
冷热泵循环演示台
空气源与水源热泵热水实验台
制冷[热泵]循环演示台
热工测量实验设备
压缩机实验设备
可视性热管实验台
制冷循环演示热泵实验设备
制冷热泵循环测量实验装置
活塞式压缩机制冷模拟实验台
活塞式冷水机组电气技能实验设备
热网水利工况实验台
压力控制测量实验台
液位流量控制实验台
全工况多功能型除湿系统实验装置
燃气管网水力工况实验设备
燃气灶具热工性能测定实验装置
气—汽热管换热器实验台
可见火焰传播速度演示台
本生灯法测定燃气法向火焰传播速度测试实验台
喷管实验设备
家用液化石油气调压器性能实验装置
套管换热实验台
大容器内水沸腾放热实验装置
玻璃热管换热器实验装置
非[准]稳态导热仪
大容器内水沸腾放热实验设备
液体导热系数测试装置
伸展体的导热特性实验设备
铂丝表面黑度测定仪
小型燃气锅炉热工性能实验装置
液—液热交换实验装置
过热器流量分配实验台
大容器内水沸腾放热试验台
热泵-压缩机性能实验系统
换热器综合实验设备
铂丝表面黑度测定装置
温度.压力.流量.湿度测量仪表成套实验板
温度.压力.流量.湿度测量仪表成套示教板
