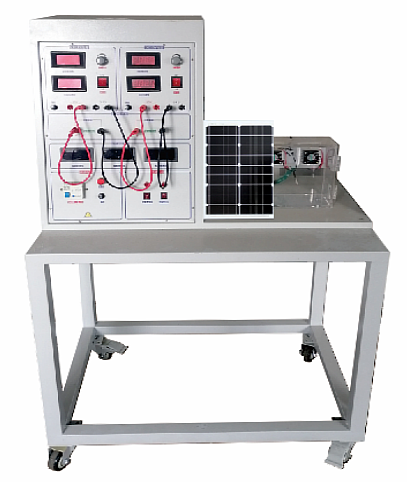

MYCN-22F太阳能热泵热电实训装置

一、太阳能热泵热电实训装置-概述
太阳能热泵热电实训装置采用风冷式大功率半导体制冷片，可演示半导体制冷片制冷、热泵的状态，分别来演示并验证：太阳能技术与半导体技术应用

二、技术性能
1、输入电源：单相三线～220V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保护：具有漏电保护装置，安全符合国家标准
6、制冷热泵模式：风冷
三、装置特点
1、采用太阳能电池、光伏板、控制器、电池储能与大功率半导体制冷组片，作为主要实训主体
2、可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片。
3、面板上提供的实验连接端子，可连接帕尔帖效应、塞贝克效应实验，既能定性观察实训现象、参数，又能通过测量仪表定量测量。还可以与光伏系统的联合运用。
4、平台：采用一体化设计，配套有一套模拟供电系统，在没有太阳的情况下，维持电池的供电，
四、基本配置及功能
1、可调直流数字电压表2个：
测量范围0～20V，A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个：
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0～15V连续可调的直流电源.10A
4、风冷式半导体制冷机组
由两片制冷器、水冷散热器、等组成的风冷热泵式半导体制冷机器，可直观观察散热系统的工作原理及现象。
5、温度仪表3个：
测量系统各点的温度。
6、12V电池：
12AH
7、正弦波逆变器
2000W，防反接，数字显示
8、光伏太阳能板：
5W18V
9、套模拟供电系统一套，维持电池的长期供电
五、实训项目
1、半导体制冷片热泵效应
2、半导体制冷片制冷效应
3、半导体制冷片制冷时的参数测试
4、半导体制冷片热电效应参数测试
5、太阳能光伏系统应用
6、太阳能光伏系统与半导体制冷的应用
7、光伏储能与太阳能充电系统应用

---
