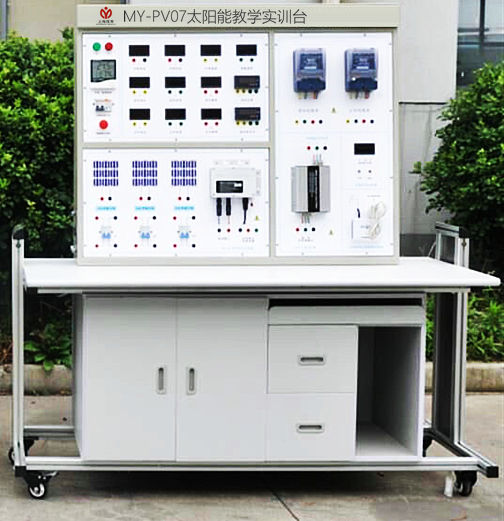

MY-PV07 太阳能教学实训台

太阳能教学实训台-由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块,等部分组成。主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
一、
主要技术规格参数:
1、系统规格:
◆ 系统工作电压:12/24V DC  220VAC
◆ 系统最大电流:10A
◆ 系统最大功率:200W
2、单晶硅太阳能电池规格:
◆ 元件尺寸(L*W*H):620*400*28mm,×4
◆ 最佳功率:25W
◆ 最佳工作电压:17.05±0.5V
◆ 最佳工作电流:1.72±0.10A,
◆ 短路电流:1.89±0.10A,
◆ 开路电压:21.0±0.5V
3、太阳能控制器规格:
◆ 额定工作电压:12/24V自适应
◆ 最大光电池功率:12V/120W,24V/240W,
◆ 额定电流:10A,
◆ 过放电压:11.0 ± 0.5,
◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能;
◆ 负载为100W以下的12V/24V直流负载,控制单元一通道为常开输出,另一通道为多类定时输出(光控开、光控关,定时开、定时关,)。
4、离网逆变电源:输出波形正弦波、频率50HZ±1HZ;额定输入电压10.8V~17V、电流12A ; 额定输出电压220VAC±10%、额定输出功率150W;输出功率因数≥95%(线性负载)逆变效率:≥82%。
5、电表规格:
◆ 电流表:× 3个,2A, 显示模式︰0.5”LED
◆ 电压表:× 3个,20V,显示模式︰0.5”LED
◆ 温度表:× 1个,0~99.9℃
6、负载:
◆ 风扇:×1个,额定电压:12/24V,工作电流:0.25A,功率:3W
◆ 交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
◆ 蜂鸣器:×1个
◆ 马达:×1个,额定电压:12/24V,工作电流:0.25A,功率:3W
◆ 交流线性电阻负载:3~15~120W
◆ 直流模拟负载:12V/24V/28WLED路灯板
7、电池:阀控式密封铅酸蓄电池
◆ 额定电压:12V
◆ 额定容量:55Ah
◆ 充电方法(恒压),循环︰最大充电电流为5.6A
8、无线监控:含PC端Zigbee无线监控模块,与太阳能教学模块Zigbee发射模块,透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。
9、系统外形尺寸;长1400×宽1000×厚240(㎜)附滚轮方便推动至户外教学。
10

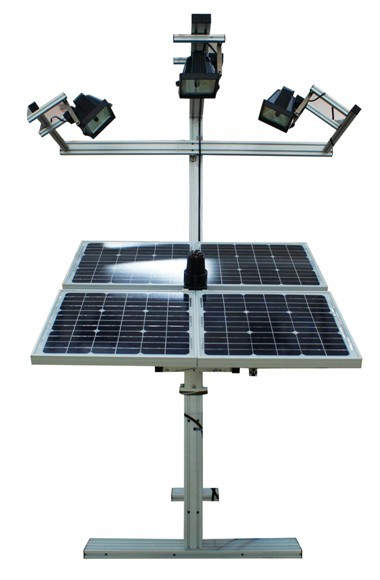

太阳能电池调节铝合金支架(可做自动跟踪踪或被动跟踪)
◆ 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,
◆ 模拟小太阳模块:220VAC  150W金卤灯或300W自然色投光灯
二、
实验内容:
实验1、光伏电池的伏安特性;
实验2、光伏发电的负载特性测试;
实验3、光伏电池输出功率与入射角的关系;
实验4、输出功率与光照强度的关系;
实验5、最大功率点跟踪实验测试;
实验6、控制器原理实验;
实验7、蓄电池充放电控制实验;
实验8、蓄电池保护实验;
实验9、光伏阵列设计实验;
实验10、太阳能照明系统设计;
实验11、太阳能系统电器负载实验;
实验12、综合实验;
