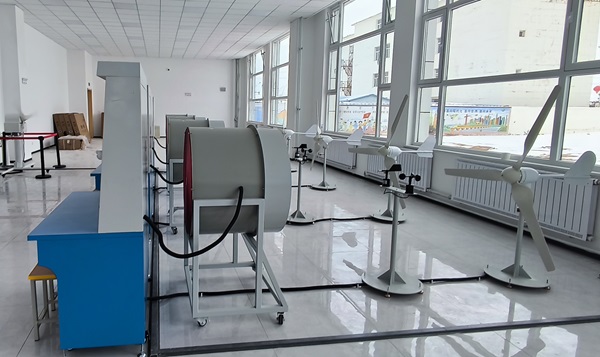

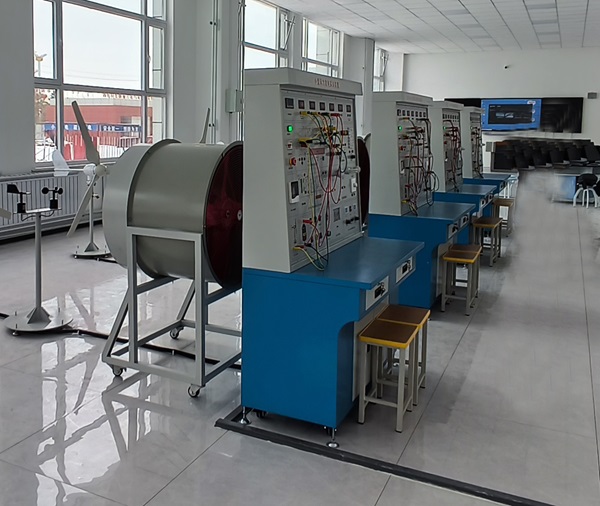

MY-F400风力发电系统实验实训装置

风力发电系统实验实训装置-系统概述：
该实训平台是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。


二、教学特点:
1、系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
2、系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
3、系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
4、系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
5、风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
6、增加分布式发电原理与实验模块，让学生增加对新知识的理解
三、运行技术条件:
（1）风力系统:
1、风轮直径：1.25(m)
2、启动风速：1.5(m/s)
3、额定风速：12(m/s)
4、安全风速：35(m/s)
5、工作形式：上风式永磁同步发电机
6、 风叶旋转方向：顺时针
7、风叶数量：3（片）
8、风叶材料：玻璃增强聚丙烯材料
9、电机材料：铝合金&不锈钢
（2）模拟风洞：
1、风量：34073 m3/h，1275Pa-2138Pa
2、电压：三相四线 380VAC
3、功率：2.2kW
4、调速单元：2.2KW 矢量变频器，输出频率：0-100Hz
（3）充电系统：
 1、额定功率：400(W)
 2、额定电压：12/24(V)
 3、额定电流：33.3/16.7（A）
（4）电力蓄能系统（机内）：
 1、储能形式：阀控式密封铅酸蓄电池
 2、额定电压：12V
 3、额定容量：100Ah
 4、充电方法（恒压），循环︰最大充电电流为5.6A
（5）离网逆变模块系统（机内）：
 1、直流输入电压：10.5～16.8 VDC
 2、额定蔬出功率：300W
 3、输出电压：110/220VAC
 4、输出波形：纯正弦波
 5、输出频率：50Hz
 6、工作效率：85%
 7、功率因数：>0.88
 8、波形失真率≤5%
 9、工作环境：温度-20℃～50℃
 10、相对湿度：﹤90﹪（25℃）
 11、保护功能：极性反接、短路、过热、过载保护
（6）控制模块系统
 1、工作电压：12VDC
 2、充电功率：500W
 3、风机功率：400W
 4、充电方式：PWM脉宽调制
 5、充电最大电流 16.5A
 6、过放保护电压 10.5V
 7、过放恢复电压 12.6V
 8、输出保护电压 16.2V
 9、卸载开始电压（出厂值）15V
 10、卸载开始电流（出厂值） 12A
 11、控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电12、池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
（6）负载模块装置系统：
 1、风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
 2、交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.8A，功率：9.6W
 3、马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W  转速：20rmp/min
 4、交流LED灯×1个，交流节能灯×1个
 5、直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置
 （7）测风系统
1、测量范围   风速：0～60m/s
2、精 度      ±0.1m/s
3、工作电源：AC 220V±20%  50HZ， DC12V、5V或其他供电。
4、记录间隔：  1分钟～240分钟连续可设置
5、内部存储：  4M bit
6、环境温度：   -40℃～50℃
7、转速传感器：0～5000 风力发电机转速检测显示（室内）
8、过风速报警中断输出功能，可以设备闭环形式连接，增加实验安全性。
（8）显示装置系统：
 1、直流电流表：× 1个，20A， 显示模式︰0.5”LED
 2、直流电压表：× 1个，50V， 显示模式︰0.5”LED
 3、交流电压表：× 1个，500V，显示模式︰0.5”LED
 4、交流电流表：× 1个，5A，  显示模式︰0.5”LED
 5、交流电压表：× 1个，50V， 显示模式︰0.5”LED
 6、交流电流表：× 1个，50A， 显示模式︰0.5”LED
 7、时间、温/湿度表：× 1个，-20～99.9℃  显示时间，室内温、湿度
 8、风机转速表：× 1个，5A，  显示模式︰0.5”LED
 9、风速风向仪：风速：0～45M/S
         风向：0～360°
         精度±0.3M/S±3°
         工作电源：AC220V，50HZ，DC12V可选
         过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
（9）电气开关操作台：
  1、交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
  2、仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。
（10）基于物联网实验室安全用电智能控制系统（全室共配1套）
1、特点
    当智能控制系统检测到有漏电或触电情景出现时，智能控制系统在0.1秒断开连接，保证人身和财产安全；智能控制系统本身有故障指示灯，用户可根据智能控制系统故障指示灯显示判断出当前故障状态，便于处理；智能控制系统有挂锁功能，需要检修时，在挂锁位置上锁，★防止他人上电，检修更安全。可以采集现场输出型装置数据，通过多种物联网通信方式上传至云端，实现本地设备的远程监控。
2、功能
    基于物联网实验室安全用电智能控制系统，可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上，并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况，对异常状况及时告警，从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点，自动生成故障报告，协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题，并提供定制化的治理方案，协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据，基于数据发掘节能潜力，从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
（11）监控软件：
  1、PC监控模块：监控主机、监控软件。
 2、显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
四、教学项目及实验内容：
实验1.风力发电基础理论原理性实验
实验2.风力发电系统设计实验
实验3.风力发电基础理论与应用技术仿真实验
实验4.风力发电相关测量技术实验
实验5.风力发电控制技术实验
实验6.风力发电电力电子实验
实验7.过放保护、过放恢复、过充保护、过充恢复均充保护、均充恢复、浮充保护、浮充恢复
实验8.过风速报警、欠风速报警、液晶显示风速
实验9.风力发电系统的直接负载实验
实验10.风力发电系统的风速变化影响实验
实验11.限速机械保护系统原理实验
实验12.限速电控保护系统原理实验
实验13.风机过功率保护实验
实验14.风机超速保护实验
实验15.不同转速下风力发电曲线实验
实验16.风况检测实验
实验17.独立风机系统实验
实验18. 综合实验。

---
