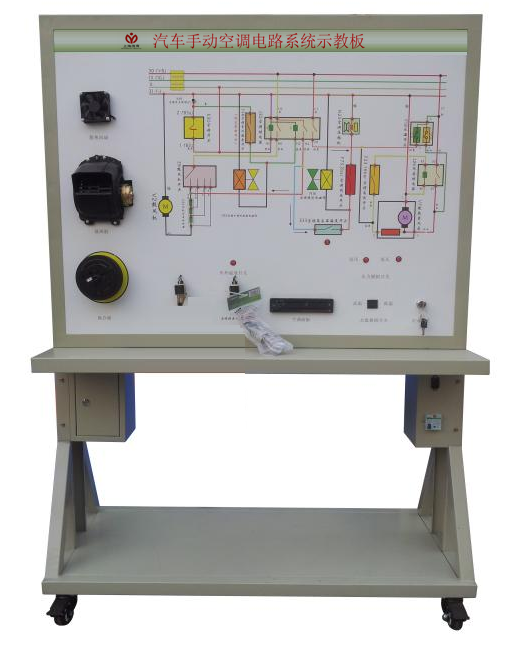

MY-6056B汽车手动空调电路系统实验台

汽车手动空调电路系统实验台-采用原车汽车手动空调电路系统实物为基础，充分展示汽车手动空调电路系统的组成结构和工作过程。可清楚了电路电器结构与功能，便于学生较快电路原理，提高学生对电路的初步认识，使学生了解空调电路起到更直观更深入的教学目的。
二、功能特点：
1、真实可运行的汽车手动空调电路系统，充分展示汽车手动空调电路系统的组成结构。
2、操纵空调面板上的各种开关，可清楚观察鼓风机转速的调节与压缩机控制等，可真实演示空调电路系统的工作过程。
3、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空调电路系统的工作原理。
4、面板上安装有检测端子，可直接在面板上检测空调电路系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的钢制台面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×650×1700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名 称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（1200*900*4mm)	套	1
2	空调控制面板	原车	套	1
3	点火开关	全新	个	1
4	鼓风机总成	原车	套	1
5	压缩机离合器	原车	套	1
6	鼓风机开关与电阻器	原车	套	1
7	温控器与温度传感器	原车	套	1
8	保险丝盒（带继电器一体安装）	带专用标签打印机的标识	个	1
9	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
10	传感器数值显示数显表	茂育配套	套	1
11	故障模拟与排除装置	茂育配套	套	1
12	设备教师手册	茂育配套	套	1
13	设备合格证、保修卡	茂育配套	套	1
14	电源变压器及附件	全新	套	1
15	漏电保护开关及附件	全新	套	1

---
