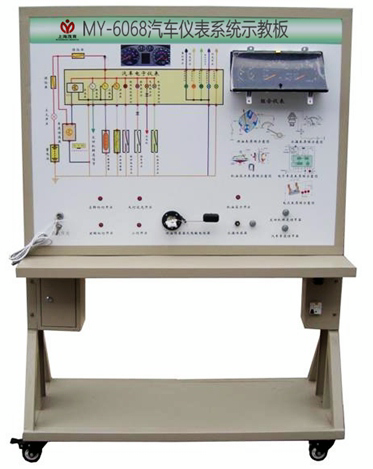

MY-6068汽车仪表系统示教板

汽车仪表系统示教板-是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。通过汽车仪表系统示教板的演示，可清楚了解汽车仪表系统的结构与功能，提高学生对仪表系统的初步认识，使学生了解汽车仪表系统起到更直观更深入的教学目的。适用于学校对汽车充电系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车电子仪表系统，充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
 7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：1200*900*4mm	套	1
2	点火开关	全新	个	1
3	组合仪表	全新	套	1
4	组合开关	全新	套	1
5	转速模拟	全新	套	1
6	车速模拟	全新	套	1
7	燃油表传感器及模拟装置	全新	套	1
8	充电指示灯工作模拟	全新	套	1
9	机油压力工作模拟	全新	套	1
10	转向指示灯开关	全新	套	1
11	远光指示灯开关	全新	套	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
13	故障模拟与排除装置	茂育配套	套	1
14	教师手册	茂育配套	套	1
15	合格证与保修卡	茂育配套	套	1

---

友情提示：
1、设备验收：各采购单位收货时请检查汽车仪表系统的货品外观，核实汽车仪表系统的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供汽车仪表系统产品说明书和质保期，在质保范围内提供对汽车仪表系统的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的汽车仪表系统选型错误或设备购买数量错误，造成汽车仪表系统的退换货要求，将不被接受；
4、设备货期：对汽车仪表系统的发货期为参考值，如您需要了解汽车仪表系统的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对汽车仪表系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车仪表系统的技术咨询；

---
