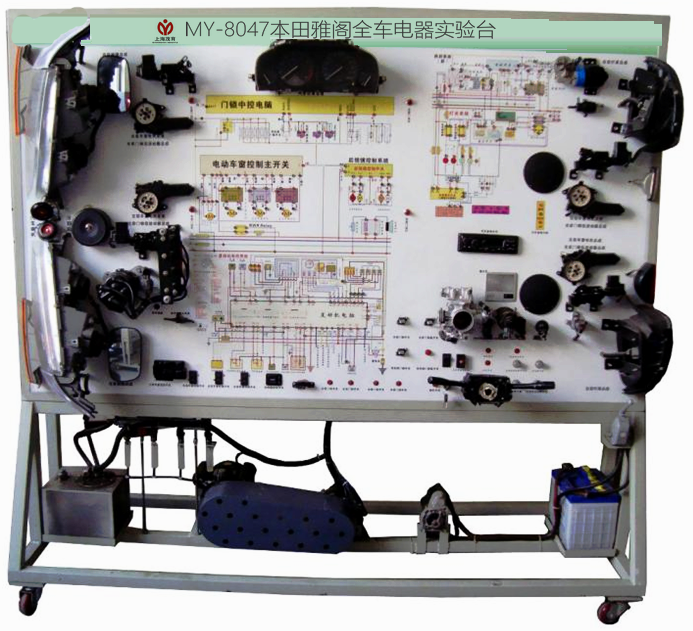

MY-8047本田汽车电器系统实验台

一、本田汽车电器系统实验台-采用雅阁整车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。通过电路电器实训台的演示，可清楚了解轿车内部的电路电器结构与功能，便于学生较快地掌握轿车的电路构造和原理，提高学生对轿车电路的初步认识，使学生了解整车电路起到更直观更深入的教学目的，是各汽车学校对电路电器理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
二、技术参数：
1、外形尺寸：2040mm×650mm×1850mm（长×宽×高）；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V
6、三相异步电动机
7、电压：AC 220V/380V
8、功率：2.2KW
9、转速：1420r/min
10、移动脚轮：100*60mm

---

友情提示：
1、设备验收：各采购单位收货时请检查本田汽车电器系统实验台的货品外观，核实本田汽车电器系统实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供本田汽车电器系统实验台使用说明书和质保期，在质保范围内提供对本田汽车电器系统实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的本田汽车电器系统实验台选型错误或设备购买数量错误，造成本田汽车电器系统实验台的退换货要求，将不被接受；
4、设备货期：对本田汽车电器系统实验台的发货期为参考值，如您需要了解本田汽车电器系统实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对本田汽车电器系统实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本田汽车电器系统实验台的技术咨询；
