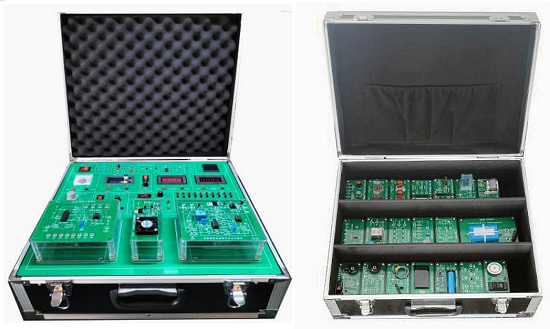

MYQX-9B汽车电工电子实验系统

一、汽车电工电子实验系统-功能
1、具备汽车电工电子、数电模电电路常用的+12V、+5V电源，电源具备短路保护功能，能对被供电电路的短路故障提供一定的保护；
2、信号发生器模块：
（1）工作电压:3.3~30V;
（2）频率范围:1Hz~150KHz;
（3）频率精度:在每个范围上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）环境温度:L-20~+70"C.
（7）用作方波信号发生器，产生方波信号供实验开发使用;
（8）用来产生控制电机驱动器的方波信号;
（9）产生可调脉冲，供MCU使用;
（10）产生可调脉冲，控制相关电路(PWM调光调速等应用)。
具备PWM信号发生器电路1个，能输出方波等信号，供实验、实训使用；
▲3.系统的电工电子实验实训区域具备多种电阻器、电位器、电容、电感、保险丝等常用元器件；以及不同类型热敏电阻、继电器、车灯等硬件资源，供电工电子技术学习使用；能组成汽车的分压电路（电机调速电路等）、限流电路（LED驱动限流电路等）、充放电电路、继电器控制电路、测温电路、保护电路等，并可以结合其他电路进行更多实验、实训；
▲4.系统的模拟电路实验实训区域具备运算放大器、NE555电路、三端稳压电源、稳压电源、二极管、整流桥、NPN三极管、PNP三极管，达灵顿三极管、NMOS、PMOS、IGBT、直流电机、交流发电机等硬件资源，供模拟电路技术学习使用；能组成汽车发电电路、整流电路、稳压电路、驱动电路、电机控制电路等，并可以结合其他电路进行更多实验、实训；
▲5.系统的数字电路实验实训区域具备与门、或门、非门基本数字电路，并提供多个开关输入、LED输出、AD（模数转换）、DA（数模转换）、单片机等汽车常用功能部件供学习使用；能组成汽车电控系统中的多种数字电路，传感器信号采集、模拟电压输出等教学内容，并可以结合其他电路进行更多实验、实训；6.易损元器件采用直插设计，方便于损坏后的快速、便捷更换，降低维修等待时间，方便于维护，以保障设备可以被最大化利用；
二、汽车电工电子实验系统-配置与技术参数：
1.供电接口：
(1) 12V电源接口1个：12V/2A
(2) 5V电源接口1个：5V/3A
(3)电源输出指示灯：2个
(4)电源控制开关：1个
(5) 直流电压表，直流数字电流表模块：三位半直流电压表电流表显示，AC9V供电，面板2mm接线端子引出。
（6）正负100UA电流表1个。
2.模块实训区：
可便捷安装8块实训模块，整体美观整洁。
▲3.汽车电子模块硬件配置：
汽车电子模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三种规格。
1）透明电阻模块 3块
每块安装3种电阻，元件引脚2mm端子引出。
2）可变电阻器模块1块
安装多种可变电阻器，元件引脚2mm端子引出。
3）二极管模块1块
安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
4）三极管模块1块
安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
5）MOS管，IGBT管模块1块
MOS管：2个（N、P） IGBT：一个
6）保险模块2块
安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出 。
7) PTC热敏电阻：3个（不同K值）
8) NTC热敏电阻：3个（不同K值）
9）DPDT开关模块1块
安装有多个DPDT类开关器件，元件引脚2mm端子引出。
10）单/双灯丝灯泡模块1块
安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
11）IS05针继电器模块1块
安装多个5针继电器，元件引脚2mm端子引出。
12）电容器：4个（不同封装、电容值）
13）电感器：2个（不同封装、电感值）
14）喇叭模块 1块
安装喇叭等器件，元件引脚2mm端子引出。
15）闪光灯模块 1块
安装汽车闪光继电器等器件，元件引脚2mm端子引出。
16）光学传感器模块 1块
通过遮挡光学传感器模块输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
17）霍尔效应传感器模块 1块
  通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
18）18650电池模块 1块
  安装多个18650锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚2mm端子引出。
19）电池充放电模块 1块
  配合18650电池模块，可实线电池的充放电实训，使学生更加直观深刻理解电池充放电的原理。
20）三相交流发电机模块 1块
  通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
21）整流滤波模块 1块
  安装有三相整流电路及单相整流电路，配合三相交流发电机模块模块可对其电压进行整流滤波输出，元件引脚2mm端子引出。
22）空调电子扇控制模块 1块
提供MOSFET，PWM信号驱动与功放电路，汽车空调电子扇，引脚2mm端子引出。
23）通用IC集成座模块 1块
24）A/D 转换1块
25）D/A 转换1块
26)运算放大器：1个
27) NE555定时器模块：1个
28）三端稳压电源：1个
29)整流二极管：1个
30)稳压二极管：1个
31)发光二极管：1个
32)三极管：2个（PNP、NPN）
4.数字电路教学硬件配置：
(1)与门电路：1个
(2)或门电路：1个
(3)非门电路：1个
(4) AD转换器：1个（并行）
(5) DA转换器：1个（并行）
(6)汽车单片机：1个（8位，最小系统）
(7)带限流电阻LED（逻辑电平指示）：10个
(8)逻辑电平开关：10个

---
