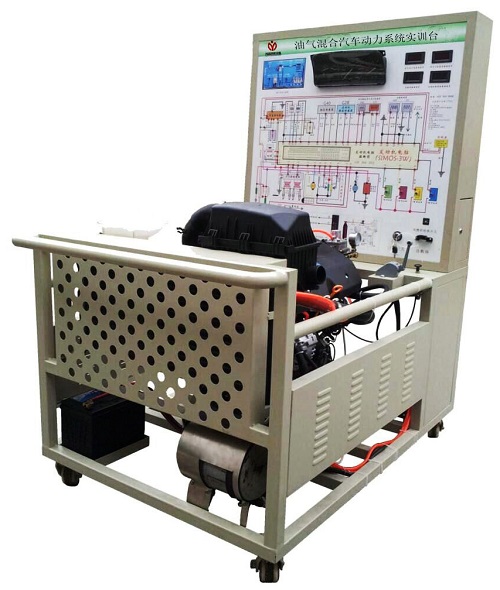

MYXNQ-14汽车油气混合动力系统实验台

汽车油气混合动力系统实验台-是配合大中院校、部队、新能源汽车专业的技能培训之用，该设备采用（4JB1翻新）双燃气混合动力柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示双燃气混合动力柴油发动机的组成结构和工作过程。通过发动机的演示，可清楚了解双燃气混合动力柴油发动机的结构与功能，便于学生较快地掌握双燃气混合动力柴油发动机的构造和原理，提高学生对双燃气混合动力柴油发动机的初步认识，使学生了解双燃气混合动力柴油发动机起到更直观更深入的教学目的，双燃气混合动力柴油发动机满足汽车新能源与节能实训课程的教学需要。
二、功能特点：
1、真实可运行的双燃气混合动力柴油发动机，充分展示双燃气混合动力柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图（包括发动机电气电路与燃料控制ECU系统）；学员可直观对照电路图和燃气混合动力柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有汽车仪表与燃气转换开关，可实时显示发动机转速、水温、机油压力灯、燃气存储量、充电指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台配备有油门控制装置，可方便对发动机加速减速。发动机在怠速状态时，只有燃油工作；在加速状态时，油气混合同时工作，在负荷加大时，燃气量变大。
6、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8、实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：120*80mm

---
