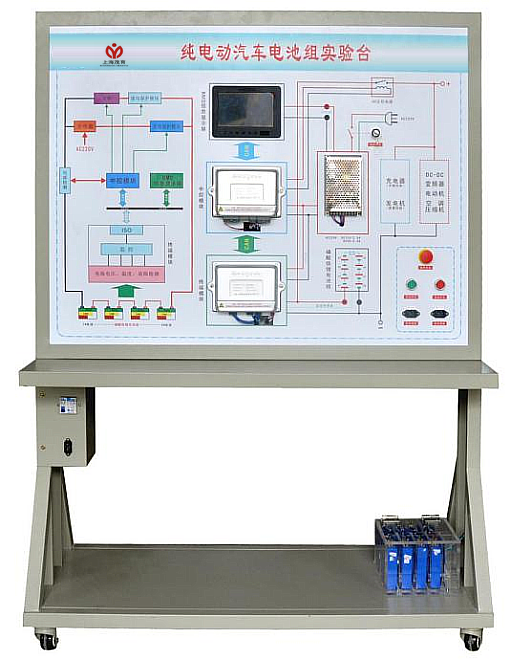

MYXNQ-12纯电动汽车电池组实验台

纯电动汽车电池组实验台-采用纯电动汽车电池组管理控制系统实物为基础,可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。通过示教板的演示,可清楚了解纯电动汽车电池组系统的结构与功能,便于学生较快地掌握纯电动汽车电池组系统的构造和原理,提高学生对汽车纯电动汽车电池组系统的初步认识,使学生了解汽车纯电动汽车电池组系统起到更直观更深入的教学目的,汽车纯电动汽车电池组实训台满足汽车新能源与节能实训课程的教学需要。
一、功能特点:
1、该设备采用纯电动汽车电池组管理控制系统实物为基础,可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
2、实验台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图,表面喷涂光油;学员可直观对照纯电动汽车电池组管理系统结构原理图和实物,认识和分析纯电动汽车电池组管理系统的工作原理。
3、实验台面板上安装有电源总开关、BMS电池管理控制单元、7寸BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测端子等,可直接在面板上检测电源控制单元电信号,如电阻、电压、电流、频率信号等。
4、实验台内部装有离心式鼓风机与PTC辅助加热器,用于模拟汽车运行时电池组的放
电负载。
5、实验台整体框架采用40×40mm高强度的方钢,四周蒙钢板焊接而成,表面采用喷涂
工艺处理,底部带有自锁脚轮与固定调节螺栓,可方便移动与固定。
6、实验台工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,
无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

二、技术参数
1、外接电源:交流220V±10% 50Hz
2、工作电压:直流12V
3、工作温度:-40℃~+50℃
4、外形尺寸:980×560×1400mm(长×宽×高)
5、设备颜色:标准7032等
6、设备钢管:40×40×3mm
7、设备机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:100*60mm

三、基本配置:
检测控制面板、BMS电池管理控制单元、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、离心式鼓风机、PTC辅助加热器、移动台架等。
四、
训项目:
1、了解电池管理单元的结构和工作原理;
2、掌握电池管理单元的检测方法;
3、熟悉电池包体总成的充放电台架结构;
4、熟悉电池包体总成的充放电台架工作原理;
5、掌握电池包体总成的充放电台架操作技巧;
6、掌握电池包体总成的维护注意事项;
7、掌握电池包体总成的测试方法;
8、掌握电池包体总成的测试安全事项;
9、掌握纯电动汽车电池组故障排除方法。
