MYN-508M型柜式空调技能实验设备

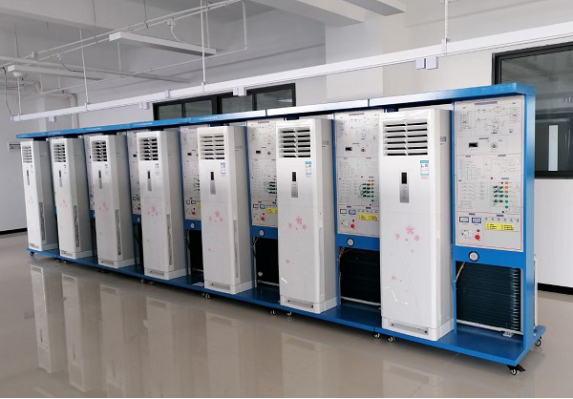

柜式空调技能实验设备-采用真实空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数,可以了解制冷系统的工作状态,提高学生对制冷系统的分析判断能力。
一、主要技术参数：
1、工作电源：AC220V 50Hz±5%（单向）
2、外形尺寸：1100×800×1800mm
3、整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
二、主要功能：
1、学习掌握柜式空调制冷系统及原理，可以更好的掌握维修技术。
2、学习掌握柜式空调控制电路的结构、组成及工作原理。
3、可设置13个故障点，学生可根据故障现象在故障检测板上进行检
测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
4、由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
5、具有温度巡测功能，数码显示，温度巡测器可检测制冷制热实验设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：
1） 正常环境温度
2） 空调压缩机排气管
3） 空调压缩机回气管
4） 空调冷凝器排风口
5） 空调蒸发器出风口
6. 智能排故系统特点：
1)  计算机可以监控1-126台空调制冷制热智能考核台。
2)  已设置13个故障点。（并可以扩展故障点）
3)  具有发卷功能。
4)  具有收卷功能。
5)  具有单台试卷清零功能和全部试卷清零功能。
6)  具有自动检测各空调制冷制热智能考核台的通讯联机情况。
7)  可以生成学生个人成绩单。
8)  可以对学生考核情况进行统计、分析。
9)  可设置进入系统密码及修改密码。
10) 具有打印功能。
11) 具有答题次数限制功能
三、实训项目:
1)、整流电路故障；
2)、12伏电源电源电路故障；
3)、5伏电源故障 ；
4)、室内温控探头不良；
5)、室外温控探头不良；
6)、遥控接收头损坏；
7)、不制热 ；
8)、不制冷；
9)、室内风机损坏；
10)、室外风机埙坏；
11)、风机电容器损坏；
12)、蜂鸣器故障；
13)、风向调节失控

---
