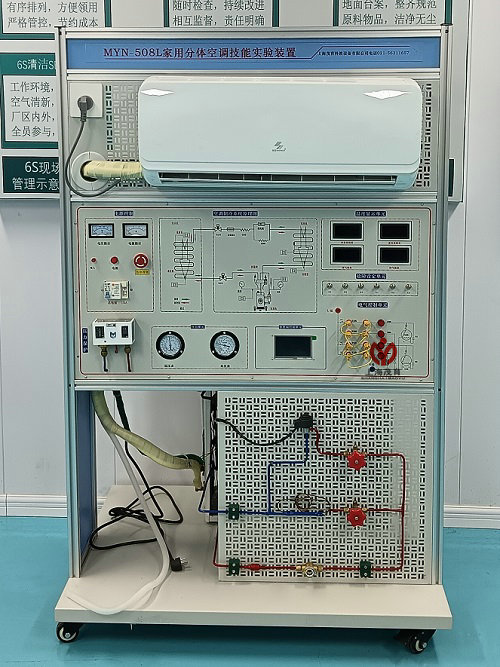

MYN-508L家用分体空调技能实验装置

一、概述：
家用分休空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于制冷原理及应用、制冷空调技术、制冷空调设备维修与操作等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特点：
1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点。
3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
5、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
6、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，和故障设定
7、实验后部有一张喷绘的制冷系统原理图，结构为铁质板金，尺寸1000*300MM
8、提供软件可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在PC上，并可打印。
9、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。
10、智能制冷控制系统软件
教师端：可通过通过主服务器连接多达124台的学生电脑，监控学生实验台的网络数据，如温度：全室的124台空调的的各种主要温度，空调机的工作状态，,节流系统的开度.当发现任意一台工作不正常时， 教师可通过老师电脑软件直接修改、控制其中任何一台学生实验台的工作状态,而使空调恢复正常。同时提供软件可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在PC上，并可打印。
学生端：可通过学生电脑，监控学生本机实验台的网络数据，如温度：台空调的的各种主要温度，空调机的工作状态，,节流系统的开度.
学生可通过软件上的给出模拟温度，使空调在各种温度状态下的工作数据，为以后的实际中的维修，设计积累数据
1）、4路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
2）、阀的开度实时显示：控制对象为最大500P开度设定。可自行制冷系统制冷剂流量设定最小开度。
3）、24路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等24个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
4）、自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
5)、6路用户模拟环境数据入设定如：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照24路参数设定
三、技术参数
1、工作电源：AC220V 50Hz±5%
2、外形尺寸：1100×800×1800mm
3、整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
四、装置的基本装备
1、电源、仪表控制屏
控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1）、交流电源控制单元：单相三线制220V交流电源供电，交流电压表1只 测量范围０～250V，用于监测电网电压，交流电流表1只,测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
2）、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调.
温度检测单元：提供三位半数字温度表4只，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度，显示不同点的温度变化情况,直观分析空调的故障现象。
3）、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
4）、压力传感器4-20MMA，二只，一只高压传感器，一只低压传感器，学习现代空调系统的压力变送器的应用。
5)、压力控制器：在实验工况中，高压压力过高时保护。低压压力过低时保护压缩机,
2、实训台：
实训桌为铝合金双层亚光密纹喷塑结构，、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
3、故障：
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
五、实训项目：
1、技工基本技能实训
2、专用工具的基本操作
3、系统管件焊接
4、系统的检漏
5、制冷系统的抽真空与充注制冷剂实训
6、技能实训设计、安装、调试及检修
7、室外风机不转,空调压力升高，压力保护动作，整机保护实训
8、空调器四通阀故障与分析,不能工作在热泵状态，
9、制冷剂少，测与故障分析与排除
10、毛细管子堵塞的故障现象
10、电器元件的测量及系统运行
11、空调的安装，
12、空调移机回收实训
13、空调内风机故障，空调报警的故障码排除

---

其他产品链接：
压缩机性能测试实训设备
空调制冷系统技能考核实训装置
空调技能实训考核装置
空调技能实训设备
变频热泵式分体空调系统实训平台
制冷空调实训装置
制冷制热变频空调实验实训装置
制冷系统热工测控系统实训台
AHU组合式空调机组实训平台
制冷系统器原理实训装置
变频热泵空调实训装置
半导体制冷技术实验装置
变风量空调系统实训装置
空气源热泵热机实训设备
两级压缩式制冷循环实验设备
多功能制冷技术实验装置
VRV空调系统多联机系统实验设备
高能效比热泵空调实训台
冷链物流管道与制作调试实训设备
冷藏车制冷系统实训设备
单级压缩机制冷性能实验设备
热工仪表测量实验设备
柜式空调技能实验设备
家用中央空调实验考核设备
电冰箱制冷系统教学实验设备
空调系统与电气技能考核实验台
蓄冷空调制冷技术实训设备
中央空调实训考核系统
一机两库制冷模拟实验设备
现代制冷与空调系统实验装置
压缩制冷性能测定实验设备
热泵空调控制实验设备
空调器原理实验设备
制冷制热综合实验装置
制冷机制冷测试实验台
小型冷库制冷系统实验设备
柜式变频教学空调实验台
制冷电器系统PLC控制实验台
中央空调电气技能实训考核设备
空调制冷制热实验装置
制冷管路维修基本技能实验台
制冷压缩机拆装实验台
冷水系统控制实验台
冷水式中央空调实训装置
空调安装调试实训装置

---
