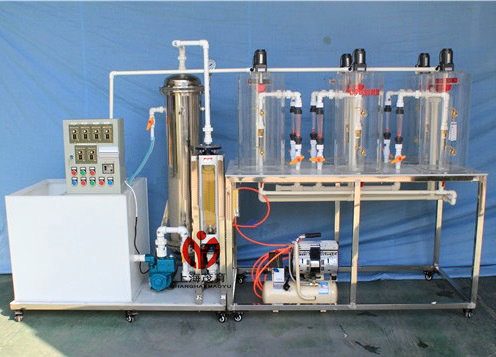

MYHj-03B型气浮试验设备

气浮试验设备（同时可供6组学生实验）实验目的：
在水污染控制工程中，固液分离是一种很重要的水质净化单元过程。气浮法是进行固液分离的一种方法，它常被用来分离密度小于或接近于 “1”、难以用重力自然沉降法去除的悬浮颗粒。例如，从天然水中去除藻、细小的胶体杂质，从工业污水中分离短纤维、石油微滴等。有时还用以去除溶解性污染物，如表面活性物质、放射性物质等。
由于悬浮颗粒的性质和浓度、微气泡的数量和直径等多种因素都对气浮效率有影响，因此，气浮处理系统的设计运行参数常要通过试验确定。
通过实验希望达到下述目的：
1、掌握压力溶气气浮实验方法和释气量测定方法；
2、了解悬浮颗粒浓度、造作压力、气固比、澄清分离效率之间的关系，加深对基本概念的理解。
二、气浮试验设备（同时可供6组学生实验）主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量1.8m³/h，
3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.4~0.6MPa，
5、气泡颗粒大小直径为20-30μm ，
6、含气体积比≥3%，
7、释气量与饱和值比＞0.9。
8、溶气罐参数为；Ø220mm×1200mm、304不锈钢材质、工作压力0.4-0.6Mpa（可调）、容积56L；
9、有机玻璃竖流式气浮池尺寸：Ø250 mm×500 mm×6只、
10、装置外形尺寸：长×宽×高=2100mm×700mm×1700mm、
11、工作电源：AC220V±10%、50Hz，单相三线制，功率2300W，安全保护：具有接地保护、漏电保护、过流保护；
三、主要配置：
1、竖流式气浮池6套：透明有机玻璃材质、壁厚度7mm、Ø250 mm×500 mm×6只、
2、电机刮渣系统装置6套（功率15W、转速100rpm）、304不锈钢搅拌桨6套。、
3、自吸式高压水泵1台：流量3m3/h、扬程90m、转速2900r/min、功率1.1KW。、
4、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、
5、304不锈钢溶气罐1套、Ø 220mm×1200mm、工作压力0.4-0.6Mpa（可调）、容积56L；
6、铜制溶气释放器6只、压力表1只、安全阀1只。
7、转子流量计6只、（量程60-600L/H），
8、气体流量计1只（量程100~1000L/h）。
9、进溶气罐水流量计1只（量程1~10m3/h）、
10、铜制球阀取样口12只、
11、浮球液位控制器1套、
12、原水箱和清水箱：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净。
13、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
14、实验台面（厚度10mm PP白色板）、
15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
16、配套PPR连接管道和阀门。
17、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画

---
