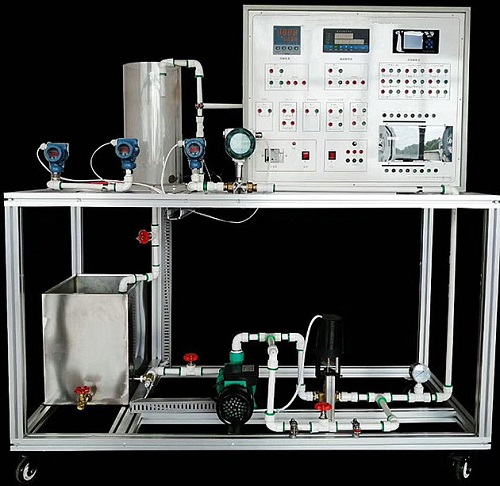

MYCN-27电动阀门控制安装实训平台

一、电动阀门控制安装实训平台-构成：
1、位式调节
由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。
上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器 ，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入控制仪，与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。
2、PID调节
由水泵、压力调解阀、电动调节阀、水位传感器、分线器、DDC控制调节控制仪、上下水箱等组成。
上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器 ，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入PID控制仪，与给定值比较以控制水位。。给定值及控制参数由PID调节控制仪参数设置，其中P、I、D参数可以手动设置，也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。

实验操作步骤：
把下水箱的水充满；
接通电源；
启动水泵，检查系统不得漏水；
设置给定参数，本设备要小于一米,一般设置0.6米左右（600mm左右）；
调节模拟输出排水量；
调节供水压力；
等控制稳定后读取仪表显示的相关各个参数及液位计的数值，纪录于事先设计的记录表格中；
二、电动阀门控制安装实训装置技术参数
1、储存罐：30L
2、离心泵功耗：250W、大流量：150L/min、速度：2800min-
3、压力传感器：0...100mbar
4、控制阀DN20：4,0m³/4-20MA
5、外形尺寸：长宽高：1000x700x1750mm
6、重量：约124Kg
三、实用性强：控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元
DDC7501 主机参数：
1).电压+24V
2).AI模拟量输入输出点：12个
3).AO模拟量输出输出点：5个
4).DI数字量输入点：8个
5).DO数字量输入点：8个

---

友情提示：
1、设备验收：各采购单位收货时请检查电动阀门控制安装实训平台的货品外观，核实电动阀门控制安装实训平台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供电动阀门控制安装实训平台使用说明书和质保期，在质保范围内提供对电动阀门控制安装实训平台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的电动阀门控制安装实训平台选型错误或设备购买数量错误，造成电动阀门控制安装实训平台的退换货要求，将不被接受；
4、设备货期：对电动阀门控制安装实训平台的发货期为参考值，如您需要了解电动阀门控制安装实训平台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对电动阀门控制安装实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电动阀门控制安装实训平台的技术咨询；
