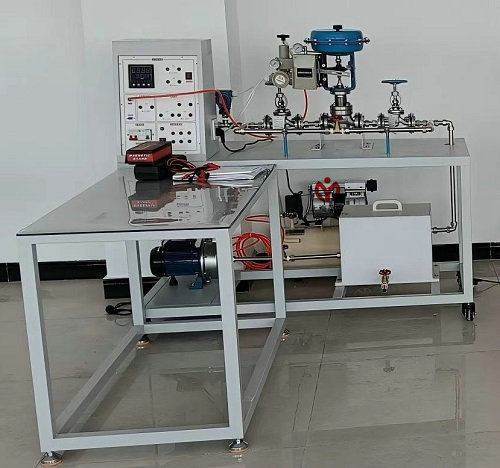

MYHG-28B气动薄膜控制阀安装与电气阀门定位器校验系统

一、气动薄膜控制阀安装与电气阀门定位器校验系统--概述
气动薄膜控制阀在《热工化工检测技术》课程教学的重要组成部分，通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。通过流量、压力；产生交变压力信号控制流体过程，以加深学生对压力检测技术的理解。

二、实训系统功能
1、熟练掌握气动薄膜控制膜头的拆解与组装
2、熟练掌握阀门定位器在控制阀上的安装、调试
3、熟练掌握手操器的电路、气路连接
4、调熟练掌握节阀行程校验
5、熟练掌握调节阀本体试漏
6、熟练掌握调节阀泄漏量测试。
三、实训系统配置
一）、操作台参数：
1、外形尺寸（长宽高）1400×600×700mm。
2、实训台面采用一级冷轧钢板
3、实训台架采用50*50mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、实训台面板。
二）、漏电开关1个
电压220VAC；
三）、盘内附件1套
仪表接线端子、铜管测量管道、电源插座、开关
四）、数字精密压力变送器1个
1、测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
五）、压力量计1个
1、测量介质：气体；
量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
六）、行程测量专用仪表1套
1、量程.0-30mm；
2、液晶显示器；
3、磁性仪表座；
4、测量调节阀行程时专用链接件；
5、配数据专用线
七）、安装支架2套
1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。
2、支架底部可自由移动；
3、表面镀锌处理。
八）、辅助操作台1套
1、参考尺寸：≥1200*600*700mm，二层；
2、实训台面采用一级冷轧钢板；
3、实训台架采用30*30mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、配零部件定位摆放标识；
6、实训台面铺厚度2mm透明胶板。
九）、操作器
供电电源：220VAC；阀位给定输出信号：4～20mA；阀位反馈输入信号：4～20mA，通讯方式：RS485。
十）、空气压缩机
十）、水泵：750W，不锈钢涡旋式
十一）、水箱：工程塑料板，防生锈

---
