MYLY-09B 建筑给排水与电气综合实验装置

一、建筑给排水与电气综合实验装置-概述：

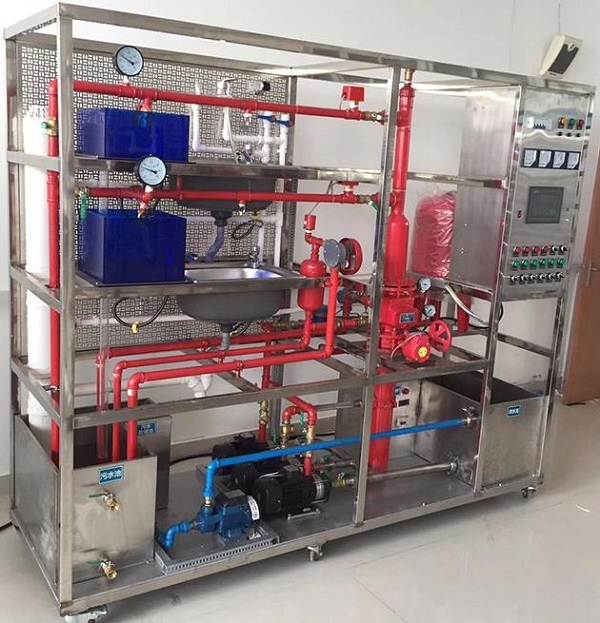

给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处理系统五个部分组成。
二、功能特性：
1）、不锈钢水盘，冷、热两用水龙头，模拟两层建筑、网孔式房间、4个住户用水终端
2）、水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
3）、三相水泵：两台，为恒压供水系统提供动力
4）、单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5）、压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
6）、膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
7）、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
8）、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9）、高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
10）、压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
11）、热水器：为供热/暖系统提供热源，内置温度检测和控制电路
12）、散热片：钢管与铜片制作，将热水中的热量传递到室内空气
三、组成及特点：
1、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
2、消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

3、热水给水系统：主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
4、排水系统：主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
四、主要技术性能：
1、工作电源：三相四线制AC380V±10% 50Hz；
2、给排水模型外形尺寸：120cm×120cm×220cm (长×宽×高)；
给排水模拟房间外形尺寸：300cm×150cm×190cm(长×宽×高)；
3、给排水模型材料：不锈钢；
4、整机功耗：<4.5KVA；
5、装置底部安装有带刹车脚轮，方便装置的移动和固定；
6、安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
五、实践项目：
1、给排水系统的认识
2、级排水系统的常用器件和系统组成
3、配件和器件的安装
4、管道试压与通水试验
5、供水系统原理及工作流程
6、变频恒压供水系统操作实践
7、气压供水系统原理及工作流程
8、气压供水系统操作实践
9、水泵水箱联合供水系统原理及工作流程
10、水泵水箱联合供水系统操作实践
11、供热/暖系统工作原理及工作流程
12、供热/暖系统操作实践
13、电气设计、安装与接线
14、变频控制程序设计与调试
15、抄表计费程序设计
16、喷淋灭火控制程序设计
17、给排水监控程序设计
18、组态监控系统设计
19、了解小区污水中的物质成分
20、对污水处理装置的认识了解，并掌握其操作方法
21、掌握其处理工艺流程
22、学会相关仪器的使用
五、配置清单：

序号	器材名称	器材规格或型号	数量	单位
1	模拟房间	1500*1500*2300	1	套
2	型材	40*40型材2300	8	根
3		40*40型材1500	28	根
4		40*40型材600	4	根
5	网孔板	1500*700	12	块
6		1500*300	2	块
7	不锈钢钢架	1200*1200*1800	1	台
8	不锈钢供水池	450*400*400	1	个
9	不锈钢上水池	400*400*350	1	个
10	不锈钢污水池	450*450*400	1	个
11	水流指示器	灵敏度：15-37.5L/mim	1	只
12	玻璃球洒水喷头	68℃温级	2	只
13	消防水泵	三相AC380V,功率：0.55KW,扬程：33m,流量：130 L/min。	1	台
14	变频磁力驱动泵	三相AC380V,功率：0.37KW,扬程：12m,流量：20L/min	2	台
15	排水泵	单相AC220V,功率：95W,扬程：9m,流量：18L/min	1	台
16	气压罐	容积50L	1	个
17	压力变送器	量程0-300KPa（扩散硅）	1	只
18	电加热锅炉	容量7L，功率2KW	1	台
19	卫浴台面盆	50 cm×45 cm×20 cm	4	个
20	万向下水	通用件	4	个
21	水龙头	混合式	8	个
22	花洒	通用件	2	个
23	混合阀	通用件	2	个
24	浮球液位传感器	高、低两档	2	个
25	脉冲水表	0.01立方米/脉冲	1	只
26	冷热水管	PPR	10	根
27	弯头	PPR	30	个
28	合接	PPR	10	个
29	PPR三通	PPR	15	个
30	PPR三能螺纹	PPR	10	个
31	PPR弯头螺纹	PPR	6	个
32	PPR球阀	PPR	10	个
33	PPR管剪刀		1	把
34	PVC110管	PVC	4	根
35	PVC110三通	PVC	3	个
36	PVC透气口	PVC	2	个
37	PVC110(三通	PVC	3	个
38	PVC对接法兰	PVC	4	个
39	1寸铜球阀		6	个
40	热熔机		1	套
41	卷尺		1	个
42	管钳		1	把
43	尖嘴钳		1	把
44	PVC胶		1	瓶
45	一字螺丝刀		1	把
46	十字螺丝刀		1	把
47	记号笔		1	支
48	生料带		10	卷
49	电烙铁		1	把
50	剪刀		1	把
51	钢锯、锯条		1	把
52	烙铁架		1	个
53	焊锡丝		1	卷
54	斜口钳		1	把
55	万用表		1	个
56	剥线钳		1	把
57	扳手		1	把

---
