MY-510C电视机维修技能实验台

一、电视机维修技能实验台-概述：
 电视机维修技能实验台是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
二、实验台特点：

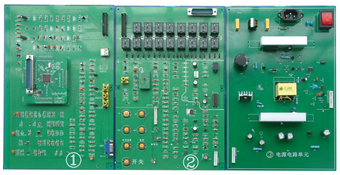

1、采用200*250MM双面PCB电路板，将液晶电源的各个单元重新归例在一起，将精密贴片式电阻、电容三极管，改成普通老的1/4电阻呀分立元器件，把液晶彩色电视机的整机线路板放大后按功能划分成:主芯片单元、液晶屏单元、屏电压单元、开关电源单元、主芯片外围电路单元、高频头单元、伴音功放单元、以及外围电路单元等，
2、可以放心地让学生直接在上面动手做焊接、安装、调试等实验的实训板。
3、实训板上有完整的安装线路图、测试点、调整点及电压、电流显示装置。
4、实训板上有可对整机电路进行实验、实训的智能考核装置。
5、安全电压：实验台通过200W隔离变压器与市电连接,并具有符合国家相关标准的过压、漏电、短路、过载保护装置。
6、配备可提供16种射频测试信号和16种视频测试信号的高清彩色信号发生器。
7、提供液晶电视原理图。可以与PCB模块上的的元件一一对应，方便理解与学习电路原理。
8、液晶屏使用96V,LED背光源并与液晶屏一体化，去除了保护电路，有利于在模拟故障时，液晶电视进入保护状态。
9、拥有完全自主知识产权证书，研发模块式组合、主板及电源实训模块本公司自己生产、实训考核便利，创新产品、投标时要求提供专利证书.
10、PCB板上采用兼容的方式，直接在实训模块上动手操作、安装、调试、焊接1/4、帖片电阻、电容实训考核、焊接等实验，创新产品。
11、实训考核有30个故障点、可对整机进行实验、实训，创新产品。
12、电路工作原理图、教学、学习方便，实用产品。实训项目丰富，创新产品。
13、模块可维修、可测量、可更换，售后服务方便 主要模块采用直插入形式，维修可直接寄回公司维修。
14、设有故障测试点及测试波形，实验方便，创新产品。
15、提供20多种各种型号的液晶屏主板驱动程序,学习液晶电视的屏驱动程序的写入。
三、技术参数：
1、输入电源：单相三线制AC220V±10% 50HZ
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：150cm×68cm×145c
四、配置及功能：
1、彩色信号发生器：
1） 彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K。
  2） 显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅 ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.
2、考核实训模块：
元器件排列有序清楚直观、实验实训考核便捷、维修方便 可完成：
  1） 液晶电视工作原理的实验
2） 整机各电路进行实训
  3） 考核故障点17个手动考核故障点、智能考核器故障设置开关有24个故障点。
  4） 设置有示波器信号测试方便、设有测试针测试点。
3、液晶电视机屏32寸：
对比度：400：1； 分辨率：1920×1080；反应时间：<16 ms；屏幕亮度：500cd/㎡；视角：178度；制式：NTSC/PAL/SECAM；信号输入： 射频48MHz-470MH。
4、号实训模块：
总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、UBS插口、高清接口等功能、实训模块尺寸300mmx200塑料盒封装，方便学生直观察看电路原理。
5、号实训模块：
待机开机电源控制、伴音电路、高频头电路，实训模块尺寸 :300mmx200塑料盒封装，方便学生直观察看电路原理。
6、号实训模块：
稳压电源电路，实训模块尺寸300mmx200塑料盒封装，方便学 生直观察看电路原理。
7、使用说明书：
提供液晶电视详细工作原理图、电路图与实训装置一对应
8、实训考核装置：

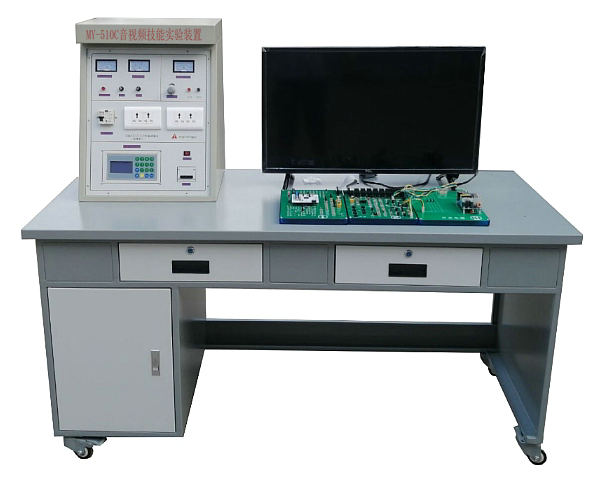

实训台 铁质型材框架铁质双层亚光密纹喷塑结构，高密度耐磨桌面板。隔离交流电源：220V 50Hz（带有过流保护）、设有两个大抽屉，两个柜子用于存放工具，铁质双层亚光密纹喷塑蓝白色结构
五.智能实训考核系统：
   1、智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
   2、智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
     1）计算机可以监控1-126台家用电器智能考核台
     2) 已设置多个故障点。
     3) 具有发卷功能
     4) 具有收卷功能
     5) 具有单台和全部实验台清零功能
     6) 具有自动检测各家用电器考核台的通讯联机情况
     7) 可以生成学生个人成绩单
     8) 可以对学生考核情况进行统计、分析
     9) 设有进入系统密码，进入系统后能够修改密码
    10) 具有打印功能
    11) 具有答题次数限制功能
六、详细实验对应故障：
 1、整机不工作整流桥故障实训考核
2、无12V整机不工作故障实训考核
3、背光源故障实训考核
4、侍机5V稳压电路故障实训考核
5、待机3.3V稳压电路故障实训考核
6、CPU核电源1.2V电路故障实训考核
7、CPU供电电路1.8V故障实训考核
8、CPU振荡电路故障实训考核
9、储存器电路故障实训考核（1）
10、储存器电路故障实训考核（2）
11、视频输入电路故障实训考核
12、音频输入电路故障实训考核
13、USB电路故障实训考核
14、静音电路故障实训考核
15、高频头电路故障实训考核（1）
16、高频头电路故障实训考核（2）
17、高频头供电故障实训考核
18、高频头电容漏电实训考核
19、高频头集成损坏故障实训考核
20、遥控接收电路故障实训考核
21、按键电路故障实训考核
22、伴音电路故障实训考核（1）
23、音量控制电路故障实训考核
24、伴音电路集成损坏实训考核
25、伴音供电路故障实训考核
26、扬声器输出电路实训考核
27、背光源亮有声无图实训考核
28、开机信号故障,开不了机
29、亮度调节故障,亮度不可调
30、24V电源故障,无黑屏，有声音
31、液晶屏驱动程序烧录方法

---
