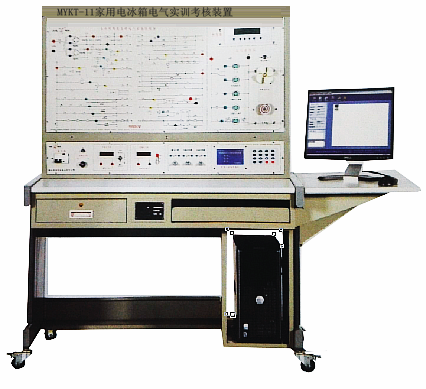

MYKT-11电冰箱电子温控电气实训考核装置

电冰箱电气实训考核装置-（机械式）直观展示了家用电冰箱智能温控式冰箱的电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握；可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作：
二、系统配置：
1.直冷电冰箱制冷系统
实训台提供冰箱制冷压缩机、直冷式蒸发器、钢丝式冷凝器（17档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（WDF型、WPF型）化霜温控器（-5℃ ），除霜温度保险丝（65℃ ）、双金属片热保护继电器、PTC启动器、重锤启动器、毛细管、电磁阀。
2.仪表
（1）交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
（2）交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。
（3）温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
（4）真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3.故障设置模块
（1）实训台设计有自动故障排除盒，学生通过对应电气控制原理图检测并找到故障后，只需通过操作故障排除按钮即可将对应故障排除。
（2）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
4. 智能考核系统
该实训考核装置具有智能化、网络化的考核系统，每台装置上配有140×128点阵蓝底背光液晶显示屏及PVC轻触键盘，实训考核功能强大；在实训室管理、考核管理及信息管理方面更加科学；在配置上可灵活选择（智能化或网络化），可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，老师在教师机上根据学生上传的信息可对学生的考核结果进行自动评分，并将其保存下来，供以后进行查询或打印。
三、技术参数：
1、输入电源：AC220V±5% 50Hz
2、额定电流：5A
3、环境温度：-5℃~40℃
4、相对湿度：≤90%（25℃
5、外型1600*700*1500
四、实训内容：
1、门灯开路
2、复合门开关公共端开路
3、风扇电机开路
4、 门开关开路
5、补偿开关开路
6、化霜温控器开路
7、WDF温控器H-L两端开路
8、WDF温控器L-C两端开路
9、WPF温控器L-C两端开路
10、化霜时间继电器BW-BK两端开路
11、化霜温度保险丝开路
12、补偿电热丝开路
13、化霜电热管开路
14、保护继电器开路
15、PTC启动器开路
16、重锤启动器启动触点脱落

---
