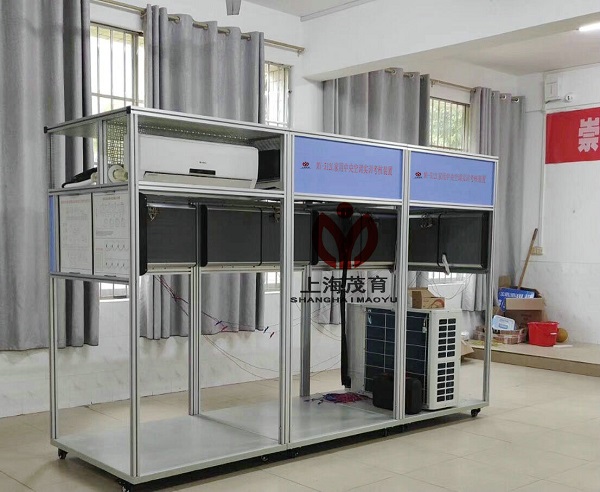

MY-512L家用中央空调实训装置

一、家用中央空调实训装置-概述：
      该实训装置是按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级
二、装置特点：
 1、采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组，其特点为质量优、体积小、压缩机，数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性，可塑性。
 2、系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
 3、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
 4.、系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
 5、操作台只需交流电源即可投入使用，占地面积小，节约用房、减少基建投资。
 6、装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体，其中高压管路和低压管路漆成红、蓝两色，并设有视液镜可观察制冷剂状态。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
 7、实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
 8、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、工作境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、基本装备
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套：空调系统采用市场数码机组，室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用1.5MM的网多功能网孔板设计，方便快捷安装风机盘管、天井式（嵌入式），使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.
 1、安装实训架子：实训装置采用移动框架4040铝型材结构，底部使用3MM的板金折弯，加有四个固定支撑脚，安装好后可固定位置，防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3.系统流程图：工作流程图板，详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、系统测量仪表3套：配备指针式真空压力表、可测量制内机的工作压力。
5、.温渡测量仪表3套：数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。
6、电源测量仪表:交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。
★7、智能考核系统:采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
  6.1、 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
  6.2、驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
  6.3、 手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
  6.4、手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
  6.5、可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
  6.6、可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
  6.7、 所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
  6.8、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
7、电源模块：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘，分别安装有电压表、电流表，管道连接原理图、电脑故联机测试端子。
8、主机挂箱：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，原理电气接线图
9、风机盘管控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
10、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.
11、挂壁式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
12、挂壁式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及挂壁式空调与别的机组的区别。
13、天井式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
14、天井式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及天井式空调与别的机组的区别。
五、智能测试/控制装置：
1、中央空调测试程序:中央空调机由于工程复杂，设备分散，有的已经装修在开花板上测试程序，一但出现了故障，工程量相当大，为了能够快速准确地测出故障是由主机机组还是室内机的故障的，每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。
2、中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组，软件同时我显示空调100多个在线数据和运行状态，据不同的机型有不同的界面，具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
3、监测维修软件:软件配有中央空调和空调主机系统转换，软件可“手动”或“自动”选取需要监测的机型：
4、显示界面:参数设置都正确后,就可以对机组进行监测了,始监测”,软件会对数据进行解析,显示和存储。软件的显示界面主要有两个：文本显示界面和曲线显示界面
5、文本显示界面：可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，
6、在该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。
7、 曲线显示界面:可显示系统温度、压力、电流、电压、曲线
8、远程控制内机：软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。
六、实训项目：
初级工：
1、室外机组电气控制原理基础知识
2、室内机组电气控制原理基础知识（三个内机）
3、嵌入式室内机安装和认识
4、天进机安装和认识
5、壁挂机/单面出风安装和认识
6、家用中央空调热泵原理分析，和管道布置
7、家用中央空调制冷原理分析，和管道布置
8、中央空调制冷/热泵工况操作
9、家用中央空调机的安装和维修
中级工：
1、了解数码节能控制技术
2、电子膨胀阀的控制
3、维修软件的使用
4、系统故障模拟设置
5、电脑主机和室内机的通信
6、空调故障代码显示
7、高压保护故障处理和代码显示
8、外传感器故障高压保护故障处理和代码显示
9、低压保护故障处理和代码显示
10、主通信故障处理和代码显示
11、外机管道保护故障处理和代码显示
12、四通阀故障

---
