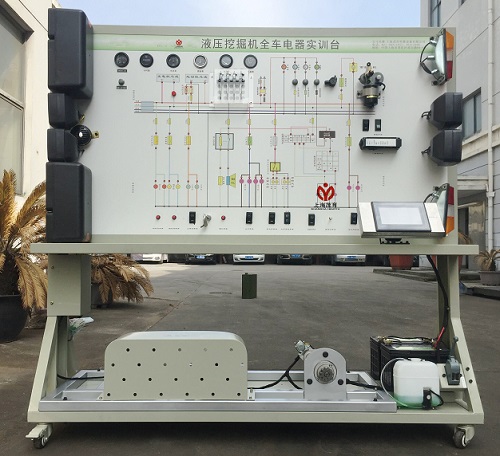

MYGC-10液压挖掘机基础电器实验台

液压挖掘机基础电器实验台-采用SW-45C液压挖掘机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
二、功能特点：
1、真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格：
1、外形尺寸（约）：1740×650×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、工作电压：直流24V
4、工作温度：-40℃～+50℃
5、三相异步电动机
型 号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
6、颜色：7032
7、钢管：40*40*3mm
8、机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：100*60mm
四、基本配置（每台）：

序号	名       称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	2
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×650×1700mm	台	1
30	故障模拟与排除装置	茂育配套	套	1
31	教师手册	茂育配套	套	1
32	合格证与保修卡	茂育配套	套	1



---

友情提示：
1、设备验收：各采购单位收货时请检查液压挖掘机基础电器实验台的货品外观，核实液压挖掘机基础电器实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供液压挖掘机基础电器实验台产品指导书和质保期，在质保范围内提供对液压挖掘机基础电器实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的液压挖掘机基础电器实验台选型错误或设备购买数量错误，造成液压挖掘机基础电器实验台的退换货要求，将不被接受；
4、设备货期：对液压挖掘机基础电器实验台的发货期为参考值，如您需要了解液压挖掘机基础电器实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对液压挖掘机基础电器实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液压挖掘机基础电器实验台的技术咨询；

---
