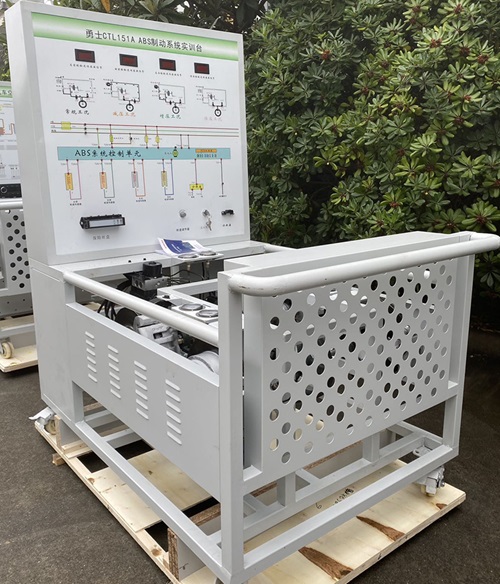

勇士CTL151AABS制动系统实训台

勇士CTL151AABS制动系统实训台采用全新勇士CTL151A 汽车ABS制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程。满足对ABS制动系统的结构组成、动作演示等教学功能。
适合于汽车ABS制动系统理论教学和检测与维修实训的教学需要。

二、功能特点
1.真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构。
2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。
3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。
6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1.外形尺寸：1500×1000×1700mm(长×宽×高)
2.驱动电源：三相四线(三相五线 380V±10% 50Hz)
3.外接电源：交流220V±10% 50Hz
4.工作电压：直流12V
5.工作温度：-40℃-+50℃
6.主油道压力表：0-250kg/psi
7.制动分泵压力表：0-100kg/psi
8.变频器：
功率：4KW/5.5KW
输入：AC 3PH  380V±15%  50/60Hz
输出：9A/13A  AC 3PH  0-380V  0-400Hz
9.三相异步电动机：
电压：AC 220V/380V 50Hz
电流：11.8A/6.8A
功率：3KW
转速：1420r/min
10.真空泵：
电压：AC 220V 50Hz
功率：370W
抽气速率：48L/min
极限压力：6.7×10-2Pa
转速：1400r/min
进气口径：?8
用油量：1L
噪声：≤68
11.颜色：7032
12.钢管：40*40*3mm
13.移动脚轮：100*50mm
14.面板柜：1.5mm冷板冲压成形，背面设置维修门；

---
