MYK-05A数控铣床电器控制与维修实验台

数控铣床电器控制与维修实验台-概述:：
数控铣床电器控制与维修实验台可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控车床结构。
一、产品组成部分：

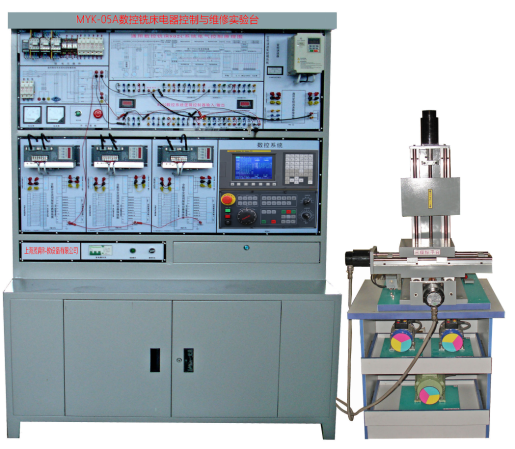

法那科0I Mate MC型数控铣床电器和维修实验台由数控控制台和实训铣床部件(三坐标)组成实训考核教学设备。系统采用法那科0I Mate MC铣床数控系统，数控铣床的X、Y、Z轴由伺服电机控制，主轴由变频器控制，X、Y、Z轴拖板采用滚珠丝杆进行传动，学生可以学习到0I Mate MC伺服电机的控制、变频器控制、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用等及数控铣床编程、加工、维修。
数控控制台提供一套完整的控制系统，控制系统拥有完整的法那科0I Mate MC数控技术的系统，控制台全面剖析了法那科0I Mate MC系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。
二、产品突出特点：
本公司具有多生产数控的经验，因此对法那科数控系统内部进行全面剖析展示到面板上，把数控车床的功能全部采用接插件控制。所有控制单元控制方法如下：
1、实验台展示通用车床控制线路全局图，学员可以把此图作为设计电路的示范图，以便更加深入了解数控车床的控制方法。.
2、法那科0I Mate MC数控系统：本实验台把0I Mate MC数控系统的控制接口扩展到实验台的面板上，再用接线端子可引接到各个模块板上进行控制。
3、三相变频控制单元：通过接插线连接到数控系统上进行变频控制，增加学员的动手能力，增加对控制过程中的故障问题有更多的了解和分析。
4、伺服驱动控制单元：通过接插线连接到数控系统上进行伺服驱动控制，增加学员的动手能力，让学员对伺服控制器有个全面的了解和分析能力。
5、手脉单元：通过接插线连接到数控系统上进行手动控制机床座标运动
三、实训的功能：
1、 法那科0I Mate MC型数控铣床电器和维修实验台提供的实训项目有：
1)    主轴变频单元的调试运行与故障诊断实验
2)    全数字交流伺服电机运行与故障诊断实验
3)    数控铣床电气控制设计与分析实验
4)    数控铣床的冷却与照明及故障诊断实验
5)    数控铣床电子手轮实验
6)    变频器U，V，W，外部开路；
7)    驱动电源，外部开路；
8)    主轴电机电源（380V） ，外部开路；
9)    驱动电源，外部开路；
10)   工作灯电源（24V），外部开路；
11)   主轴正转信号（24V）电源，外部开路；
12)   冷却信号（24V）电源，外部开路；
13)   X正限信号，外部开路；
14)   X零点信号，外部开路；
15)   Y正限信号，外部开路；
16)   Y零点信号，外部开路；
17)   Z零点信号，外部开路；
18)   Z负限位信号，外部开路；
19)   0V电源，外部开路；
20)   主轴模拟量，外部开路；
21)   变压器电源，外部开路；
22)   关于法那科数控系统内部开路参数设计这里暂不作说明（因参数太多）
2、 法那科0I Mate MC型数控铣床电器和维修实验台对零件加工提供的实训项目有：
1)    数控铣床的结构和控制工作原理；
2)    铣削零件平面程序的编写；
3)    铣削多台阶平面程序的编写；
4)    铣削键槽程序的编写；
5)    循环指令编程实训；
6)    数控系统与计算机通讯实训；
7)    CAD/CAM自动编程实训(配合计算机和软件)；
四、数控控制台布局的独特特点：
1、 本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、 柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品；
3、 柜体中间部分，左边装有总电源开关带漏电保护功能，总电源指示，柜体内部风机开关等；右边安装有一扇外翻的故障门，有专用钥匙锁上，设计比较隐蔽。打开故障门里面有28个考核开关，具备28项单项故障设计。
4、 柜体上面部分是控制台的主控制区域，它分为多个主控制单元：
⑴  数控系统控制单元：本单元是整个控制台的大脑，本控制台采用法那科0I Mate TC系统；也可根据客户实际要求进行选型配置。
⑵  伺服驱动控制单元：它分X、Y、Z两个轴控制子单元。每个单元分别剖析了伺服驱动器的内部结构原理图、控制方式和接线方法等。本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，方便学员进行操作连接。
⑶  三相变频控制单元：剖析变频控制原理，控制方式和接线方法等。控制变频器功率为0.75KW，本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，实现无级调速，方便学员进行操作连接。
⑷  数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
⑸  数控系统输入/输出控制单元：全面剖析了数控系统控制机床的原理与特点，内容包括伺服信号输入/输出；主轴变频信号模拟量输出控制；冷却控制、机床零点信号控制、机床限位信号控制等。
⑹  强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
⑺  强电输出单元：把强电部分通过端子座引出，通过延长连接线对各单元进行连接。
⑻  开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
六、数控控制台技术性能：
1、输入电源：三相五线制380V交流电源。
2、漏电保护：漏电动作电流≤30mA；具有接地保护。
3、工作环境：温度-100-+400C。
4、整机功耗：＜3KW
七、法那科0I Mate MC型数控铣床电器控制与维修实验台的配置：

序号	材料名称与规格型号	数量	单位
1	数控系统（采用法那科0I Mate MC）	1	台
2	机床实训控制台（采用铁质钣金喷塑结构）	1	台
3	数控三座标运动平台	1	台
4	伺服电机（日本原装）	3	台
5	伺服驱动器（日本原装）	3	台
6	主轴电机	1	台
7	冷却电机	1	台
8	正负限位开关	6	只
9	机床回零开关	3	只
10	故障点分布图	1	份
11	CAD/CAM软件光盘	1	张
12	变频器使用手册	1	本
13	法那科系统维修说明书	1	本
14	法那科系统操作说明书	1	本
15	法那科系统参数说明书	1	本
16	实训台使用说明书	1	本

---
