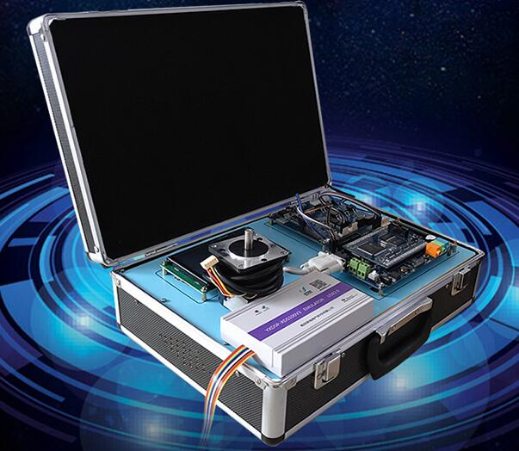

F28335-DSP实验箱

一、DSP实验箱-特点:
采用 DSP 开发板+电机驱动板+液晶触控显示的组合操作平台,方便用户实现电机控制的一体化开发;
1、DSP端采用研旭自主研发的28335实用板,以现今主流TMS320F28335为核心,
2、采用六层核心板+底板的形式;
3、BLDC 电机平台采用三相全桥隔离控制,精确的 PID 算法,保证电机精确运转;
4、板载硬件资源丰富,外扩功能强大,可满足各类项目实验。
5、4.3 寸触控显示,采用工业类级别,满足恶劣的工作环境,友好的人机界面方便您更好的操作;
6、采用分拆独立的模块化设计理念,既可独立演示,又可整体工作;
7、对于电机控制有独特设计的电机控制口;
8、详细的用户手册,让您轻松入门掌握;
9、注重 EMI 设计,稳定高效,包括外扩和所有外设资源;
10、主流的 F28335 平台,是电机控制领域和电力检测领域的首选;
11、丰富的实验例程,可满足各种教学实验,尤其电机控制领域,方便用户对其进行移植。

二、DSP教学实验箱设备参数:
  序号 项目 要求





D S P 端

1 主处理器 TMS320F28335(开发板形式)
2 键盘 外扩 3*4 矩阵键盘
3 液晶显示屏 12864 液晶屏(带中文字幕库)
4 RS485 接口 1 路 RS485 接口
5 CAN 用于CAN 总线组网
6 6 PWM 接口 18 路 PWM(包含 6 路增强型 PWM)
7 RS232 接口 1 路 RS232 接口
8 ADC输入接口 16 路 AD 输入接口,反馈电机的状 态
9 音频接口 Audio 接口 提供录音、播音功能
10 捕捉接口 6 路 CAP 捕捉口(和正交编码脉冲 引脚共用)
11 DSP 外扩接口 20 位地址线和 16 位数据线及其他
12 SD 卡接口 用户自配 SD 卡
13 开关电源 +5V,5A





B L D C 端
14 三相无刷电机接口 可以与 12V—36V 电机相连,额定电 流不超过 4A
15 电机类型 有位置传感器和无位置传感器的无 刷电机相连
16 26 针接口,包括 PWM 脉冲输入接口,AD 接 口 可以与 YXDSP-F28335A/B、 YXDSP-F2812/basic 相连,PWM 输入
17 BLDC_HALL 接口 位置传感器电机的霍尔传感器输出
18 CAP_BEMF 接口 与控制端 CAP 相连,无位置传感器 电机反电动势输出端
19 CAP_HALL 接口 与控制端 CAP 相连,有位置传感器 的电机霍尔输出端
20 电机电源输入接口 24V 直流母线电压的输入端


显 示 端
  21 液晶显示屏

工业级 4.3 寸 LCD 串口屏,480*272 分辨率,5V 供电,带触摸
  核心处理器 CORTEX-M3 内核+高速 FPGA
  通讯接口 RS232 电平
  上位机软件 VisualTFT
