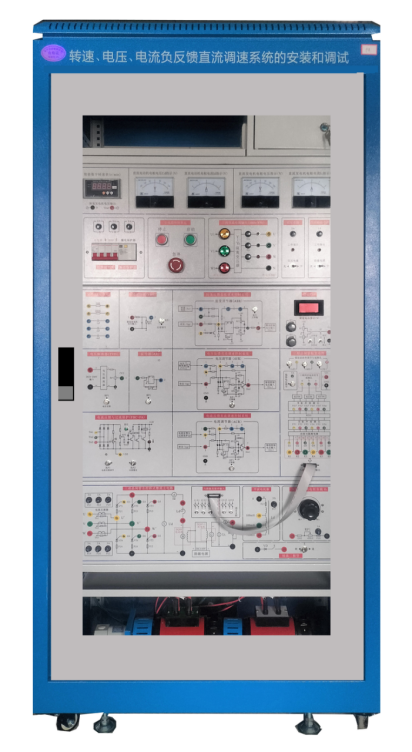

MYDJ-20B转速.电流闭环直流调速系统实训装置

一、MYDJ-20转速.电流闭环直流调速系统实训装置-概述
该设备能满足学校对技师和高级维修电工的培训及技能考核之所需,也可作为普通高校"电力电子技术"、"电力拖动自动控制系统"、"直流调速"等课程的实训设备。可以完成转速负反馈直流调速系统的安装和调试、电流负反馈直流调速系统的安装和调试、三相全控桥式整流电路实训等,通过设置故障的方式,也可以完成自动化方面的实训考核。

二、技术性能
1、输入电源: 三相四线(或三相五线 380V±10% 50HZ)
2、工作环境: 温度-10℃-+40℃ 相对湿度<85%(25℃) 海拨<4000m
3、外形尺寸:800×650×1800mm
4、装置容量:<1.0KVA
三、配置介绍:
采用工业控制柜结构(设有玻璃门、直观清晰),设备带有三相漏电保护器,熔断器,电源开关,电源指示灯等功能。
1、提供3相整流变压器一只,带开关及短路保护及输出指示,提供三相同步变压器1只(380//3×15V),提供直流励磁电源1组(DC110V,1A)。
2、指针式150V直流电压表2只,2A指针式直流电流表2只,提供 0~900Ω×2 /0.41A(串联)或0~450Ω/0.82A(并联)瓷盘可调电阻负载1只,120欧姆/200W功率电阻一只,提供0-100mH-200mH-700mH平波电抗器1只。
3、提供固定电机组钢板底座、测速系统支架,数显转速表。提供直流他(并)励电动机1台(Un=DC110V,120W, n=1500RPM,绝缘等级E )1台,提供他励直流发电机1台(DC110V,1500RPM,绝缘等级E)。
4、提供三相晶闸管触发电路,三相晶闸管整流主电路,每只晶闸管均设有阻容及熔丝保护装置,续流二极管一只。每只晶闸管均设有阻容及熔丝保护装置,保险座引出到面板,便于更换。
5、提供0-±15V给定电路G(带数显)单元。
6、提供转速变换电路单元,提供转速调节器(调节器Ⅰ)模块单元。
7、提供电流反馈与过流保护单元,提供电流调节器(调节器Ⅱ)模块单元。
9、设有220V示波器电源接口。
10、带有故障设置单元,不少于8个故障点。
11、设备采用立式可移动结构,带有刹车及支撑脚功能,留有示波器放置位置,设备底部放置电机组,变压器等。
12、提供RC阻容单元。
四、可完成实训项目:
1、转速负反馈直流调速系统的安装和调试试验系统
2、电流负反馈直流调速系统的安装和调试试验系统
3、转速,电流双闭环直流调速系统的安装和调试试验系统
4、三相全控桥式整流电路实训等。
五、故障设置功能(部分功能如下)
1、模拟三相同步信号缺相故障。
2、模拟晶闸管触发电路无偏移电压
3、模拟晶闸管触发电路“移相控制电压Uct开路故障”。
4、模拟给定电路单元(G)的给定输出断路。
5、模拟转速变换单元(FBS)的转速反馈输出断路,“Vfn”点无电压输出。
6、模拟“电流反馈与过流保护单元(FBC+FA)中”电流反馈端断路。
