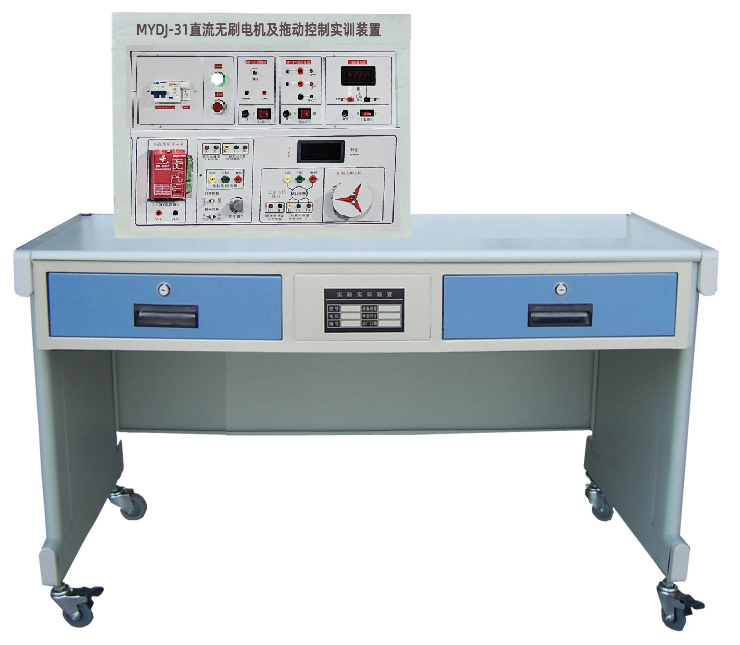

MYDJ-31直流无刷电机及拖动控制实验台

一、概述
直流无刷电机及拖动控制实验台采用无刷电机专用控制驱动技术，能够实现电机正、反转控制及调速，加载等功能。

二、技术性能
1、输入电源：单相～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜0.8KVA
5、外形尺寸：1200×700×1300mm³
三、配置介绍
1.电源控制屏
(1)交流电源
提供单相交流～220V电源，交流电源输出处设有短路保护措施，设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
（2）直流电源
提供24V(5A)直流电源，电源输出处设有短路保护措施。
（3）提供57BL直流无刷电机1台，额定功率60W，额定电压24V，额定扭矩0.6N.m，对应驱动控制系统1套，测速系统1套。
（4）提供永磁直流电机1台，作为发电机使用，可作为直流无刷电机的负载使用。
（5）提供0-450欧姆大功率磁盘电阻1只。
（6）提供DC 0-200V直流电压表一只，提供0-500V真有效值交流电压表一只。
（7）提供实训桌一张，带有2只抽屉，便于存储文件资料或实训导线，工具等。
四、实训项目
1.直流无刷电机及驱动控制系统的认知。
2.无刷电机电机正、反转控制。
3.无刷电机电机调速。
4.无刷电机加载控制。
五、辅助教学数字资源软件
（1）电机与变压器仿真教学软件（正版3D软件，便于升级）
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。
（2）电力拖动仿真教学软件（正版3D软件，有软件著作权，便于升级）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实验和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
（3）电工作业培训教学软件（正版3D软件，有软件著作权，便于升级）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。

---
