MY-201E机电技术综合实训考核装置

机电技术综合实训考核装-概述
设备采用钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训。使用完毕的元件、器件和部件,从设备上拆下,集中保管,损坏和丢失少。设备配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。

二、技术指标
1.外型:整体尺寸1200mm×850mm×1000mm(±10mm);
2.设备的材料:钣金、木柜结构;
3.电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线 ;
2)固定交流输出:三相五线  380V 接插式1组、220V接插式1组、220V插座式1组,380V插座式1组
4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
三、设备结构功能

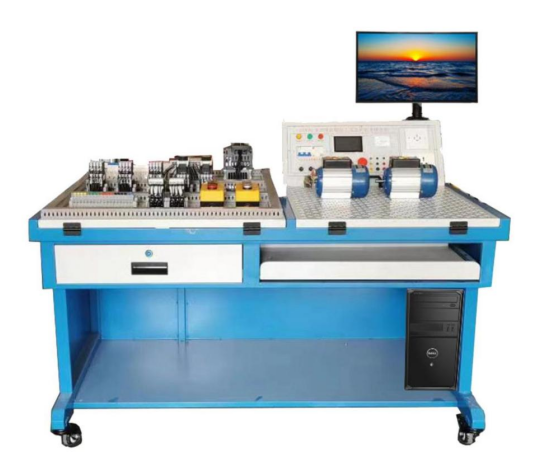

设备由实训屏(内置电源)、实训桌(含键盘)、储物柜三大部分组成。钢制表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;电源箱的布局依次为电源保护装置、电源指示装置、电源输出;实训桌左侧安装有角度可以调节的嵌入式的考核平台1张,所有元器件均采用端子引出,学生接线只需在端子上进行接线,可以有效的保护元器件,转接端子采用接插两用端子排,方便与元器件和实训电源屏的连接,右侧装有网孔板一块,角度可调嵌入式安装;实验桌底部装有至少4个导向轮,方便设备移动;储物柜采用标准结构和抽屉式,用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1.电动机点动与连续转动电路连接实训;
2.按钮联锁的电动机正、反转电路连接实训;
3.接触器联锁的电动机正、反转电路连接实训;
4.接触器和按钮双重联锁的电动机正、反转电路连接实训;
5.两地控制的电动机控制电路的安装;
6.电动机定子绕组串联电阻启动控制电路连接实训;
7.按钮切换的Y-△启动控制电路的连接实训;
8.电动机半波整流能耗制动控制电路连接实训;
9.电动机全波整流能耗制动控制电路连接实训;
10.电动机反接制动控制电路连接实训;
11.电动机顺序启动控制电路连接实训;
12.电动机定时运转控制电路连接实训;
13.PLC控制的三相异步电动机正反转控制
14.PLC控制的三相异步电动机Y-△启动控制
15.PLC控制的三相异步电动机降压启动控制
16.PLC控制的三相异步电动机能耗制动控制
17.变频器功能参数设置与操作
18.变频器报警与保护功能
19.多段速度选择变频调速
20.外部端子点动控制
21.控制电机正反转运动控制
22.控制电机运行时间操作
23.瞬间停电变频器参数设定
24.外部电压变频调速
25.外部电流变频调速
26.三相异步电动机的变频开环调速
27.PLC控制变频器调速

友情提示:
1、设备验收:各采购单位收货时请检查机电技术综合实训考核装置的货品外观,核实机电技术综合实训考核装置的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供机电技术综合实训考核装置使用说明书和质保期,在质保范围内提供对机电技术综合实训考核装置的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的机电技术综合实训考核装置选型错误或设备购买数量错误,造成机电技术综合实训考核装置的退换货要求,将不被接受;
4、设备货期:对机电技术综合实训考核装置的发货期为参考值,如您需要了解机电技术综合实训考核装置的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对机电技术综合实训考核装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关机电综合实训考核装置的技术咨询;
