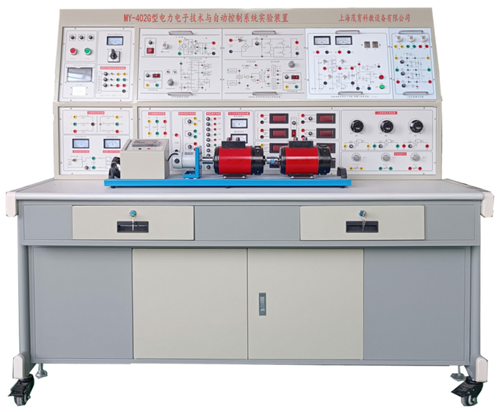

MY-402G电力电子技术与自动控制实验装置

电力电子技术与自动控制实验装置-概述
   本装置涵盖了国内各类院校所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流变频”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目，可用于开展智能农机装备的电力电子技术研究。

二、 产品特点
1．设备主体采用钢质结构，挂件采用活动结构，可随意扩展，完成多门多种实验。
2．体现“工程环境”理念，效仿生产现场实际：系统应从相关工业产品移植而来，可很好实现对学生能力（波形分析和系统调试能力）的培养和技术知识的应用。
2．各个系统的配置合理：各个系统采用的元件、触发（驱动）电路、主电路、控制方式、控制对象及保护环节等，应能概括当前工业上的技术应用，内容丰富多样，体现了“典型性、先进性、实用性和可行性”的要求，能引起学生兴趣，能使学生获得很大的收获。
3．部分模块采用PCB烤漆工艺制成，正面为原理图和测试点，背面焊有对应的元件，增强了学生对实验内容的感性认识与理性认识，避免由于引线引起的干扰。
4．元件与单元电路性能实验，在小系统环境中进行：这样有利于学生理解该元件和该单元用于何处、它们的性能对整个系统的影响，有利于学生知识的巩固和实际应用。
5．本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全。
三、技术指标：
1. 工作电源：三相 AC380 V±10%，50 Hz
2. 外形尺寸：1600×700×1520mm（±5%）
3. 整机功率：≤1.0KW
4. 环境温度：－5℃～+40℃；相对湿度：≤ 90%（25℃）
5. 安全保护措施：实验台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
四、设备的配置介绍
1、电源控制屏
（a）总电源
三相四线电网输入经电源总开关漏电保护器（容量10A，漏电动作电流≤30mA，动作时间≤0.1S）到三相隔离变压器给实训设备供电；具有漏电声光报警、过流保护等功能，配有急停按钮、并具有指针式电压指示切换开关和交流电压表指示输出电压，
（b）隔离变压器与同步变压器
隔离变压器：100VA，220V/55V，3只
同步变压器：220V/15V ，3只（或提供三相同步变压器1只）
（c）直流励磁电源
提供一组DC110V（1A）直流电源；可作为电机励磁电源使用。
提供一组15V/24V/50V/120V的同步电源，可以提供给单相半控整流电路等模块使用。
（d）直流电源
提供DC0-24V 连续可调的电源，并带有过流降压保护功能过；电流调节0-2A，带有电压表、电流表分别指示。
提供1组固定输出的直流电源 ±5V±12V±15V＋20V＋24V，带有短路保护。
2、实训桌
实训桌面要求为高绝缘高强度、耐高温防火、防水、耐磨高密度板,实验桌采用钢质结构，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放模块及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，便于移动和固定。
3、测量仪表
（1）数字直流电流表2只：测量范围0~3A, 三位半显示。
（2）数字直流电压表2只：测量范围0~300V, 三位半显示。
（3）交流电参数表测量范围0V~500V一只，三位半显示。
（4）交流电参数表测量范围0~3A一只，三位半显示。
4、固定电机导轨及测速系统
提供固定电机的安装导轨，保证电机与电机、电机与测功机之间连接的同心度不超过± 5 丝 ；电机运行噪音小。
提供编码器测速系统及智能数显转速表：带有0V~10V速度反馈功能。
5、实训电机
（1）DQ10三相鼠笼式异步电动机：380/Y/220V△、0.5A、100W、1420r/min;
（2）DQ09直流并（他）励电动机：额定电压Un=110V,,额定转速Nn=1500r/min。
（3）DQ07-1直流他励发电机：额定电压Un=110V,额定转速Nn=1500r/min。
6、可变电阻器
提供阻值容量150W、1.5A、0~90Ω/×2连续可调的瓷盘电阻器1个，150W、0.5A、0~900/×2连续可调的瓷盘电阻1个。
7、IGBT直流斩波电路
含EXB841等IBGT用驱动电路等，频率1.2K,占空比12%~98%;
8、BJT单相并联逆变电路
提供555时基电路作为逆变触发电路，工作频率可以从45Hz~55Hz之间调节。
9、单相半控桥式整流电路及单结晶体管触发电路
含单结晶体管触发电路，单相半控桥式主电路。
10、直流调速系统的主电路、检测与保护电路
含电压电流取样反馈电路与单相半控桥式整流电路及单结晶体管触发电路单元组合可实现小功率晶闸管直流调速系统。
11、单相交流过零触发电路
含专用芯片、方波发生器、双向晶闸管等。
12、三相晶闸管KC785集成触发电路单元
含三只KC785（TCA785）专用芯片、KC41脉冲分配器及放大器。
13、三相全控桥式电路
由6只单相晶闸管及3只二极管组成三相全控桥式电路，与三相晶闸管触发单元组成可完成三相全控整流、三相半波整流、三相半控整流电路实验。
14、电流调节器、速度调节器及过流保护电路单元：
含给定电路、转速调节电路、电流调节电路及过流保护电路，结合三相全控桥式整流电路可实现转速、电流双闭环直流调速系统。
15、三相交流调压电路
由6只单相晶闸管反并联组成三相交流调压电路。
16、灯组负载
提供三只丝口型220V/25W彩色灯泡负载，可作为单、三相负载，实训结果直观。
17、变频调速组件
提供变频调速组件1套，功率0.4KW。
18、实训连接线及配件
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。
四、实验内容
1.电力电子器件特性（参数、性能与波形的测定）
(1)晶闸管（SCR）
(2)双向晶闸管（TRIAC）
(3)电力晶体管（GTR）
(4)绝缘栅双极型晶体管（IGBT）
2.触发（驱动）单元电路的测试
(1)单结晶体管触发电路（分列元件）
(2)TCA785集成触发电路
(3)KC08过零触发电路
(4)三相TCA785脉冲列触发电路
3.电力电子电路
(1)单相晶闸管可控半波整流电路（BT33触发）
(2)单相晶闸管半控桥式整流电路
(3)单相晶闸管全控桥式整流电路
(4)三相晶闸管可控半波整流电路
(5)三相晶闸管半控桥式整流电路
(6)三相晶闸管全控桥式整流电路
(7)GTR单相并联逆变电路
(7)IGBT直流斩波电路实训
(8)单相双向晶闸管交流调功电路
(9)单相（双向晶闸管）交流调压电路
(10)三相交流调压电路
4.电机控制系统
（1）电压负反馈、电流正反馈、直流调速系统（KZD－Ⅱ型产品电路移植）
（2）转速、电流双闭环不可逆直流调速系统（由通用电气产品实际线路移植）
（3）三相异步电机变频调速实训

---
