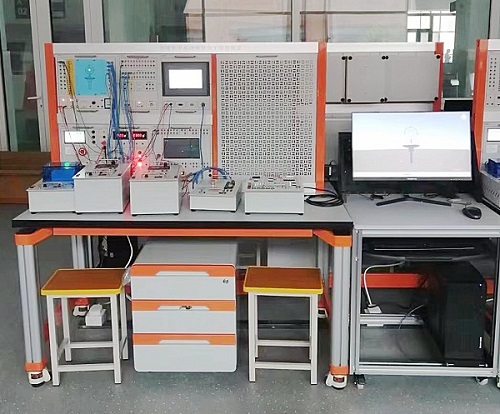

MY-304G中级PLC可编程实训装置

中级PLC可编程实训装置-概述
该装置主要由实训桌、三相交流电源模块、低压交直流电源模块、PLC模块、触摸屏模块、变频器模块、步进电机模块、模拟电路实验模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。主要用于完成《PLC可编程控制器基础电路实训 》《变频器技术》《触摸屏技术》《步进电机实验》《模拟电路实验》《数字电路实验》等专业课程的实训任务。


二、实训装置的特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1、输入电源：380V±10％ 50Hz；
2、容量：<1000VA；
3、工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；
4、外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5、安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；
五、实训项目
（一）PLC可编程控制器基础电路实训
1.与、或、非逻辑功能测试
2.定时器、计数器功能测试
3.跳转、分支功能训练
4.移位寄存器测试
5.数据处理功能训练
6.微分、位操作测试
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显示
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流电机正反转控制
27.小车运动
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
（二）触摸屏变频器实验
1.基于触摸屏PLC控制的三相异步电动机Y/△启动控制
2.PLC 控制电动机点动和自锁控制
3.PLC 控制电动机手动正反转控制
4.PLC 控制电动机带延时正反转控制
5.PLC 控制电动机星/三角启动自动控制
6.变频器功能参数设置与操作
7.变频器报警与保护功能
8.外部端子点动控制
9.变频器控制电机正反转
10.多段速度选择变频调速
11.变频器无级调速
12.基于外部模拟量(电压/电流）控制方式的变频调速
13.温度的PID控制
14.PLC与变频器通讯控制
15.触摸屏与PLC通讯控制
16.触摸屏、变频器与PLC综合控制
17.步进电机控制
（三）模拟电路实验
1.常用电子仪器的使用
2.晶体二极管的判别与检测
3.晶体三极管的判别与检测
4.单管低频放大器的静态测试
5.单管低频放大器放大能力的测试
6.场效应管放大电路
7.负反馈放大电路
8.差动放大电路
9.射极跟随器
10.双电源反相比例放大器的测试
11.电压跟随器
12.过零比较器
13.滞回比较器
14.窗口比较器
15.RC文氏桥式正弦波振荡器的测试
16.LM386集成功率放大器的测试
17.三角波、方波发生器
18.集成运放的调零电路
19.电源极性错接的保护电路
20.输入端限幅保护电路
21.输出端限幅保护电路
22.整流、滤波电路
23.稳压管稳压电路
24.三端集成固定稳压电源
（四）数字电路实验
1.晶体二极管开关特性
2.晶体三极管开关特性
3.二极管限幅器
4.钳位器
5.三极管限幅器
6.TTL集成逻辑门
7.集成与门逻辑功能测试
8.集成非门电路逻辑功能测试
9.集成或门电路逻辑功能测试
10.集成与非门逻揖功能测试
11.CMOS门电路的测试
12.集成逻辑电路的连接与驱动
13.组合逻辑电路（半加器、全加器）
14.3-8线译码器
15.计数与显示电路的实现
16.数据选择器应用
17.基本RS触发器
18.JK触发器
19.D触发器
20.计数器的测试与应用
21.移位寄存器及其应用
22.脉冲分配器及其应用
23.555时基电路

---
