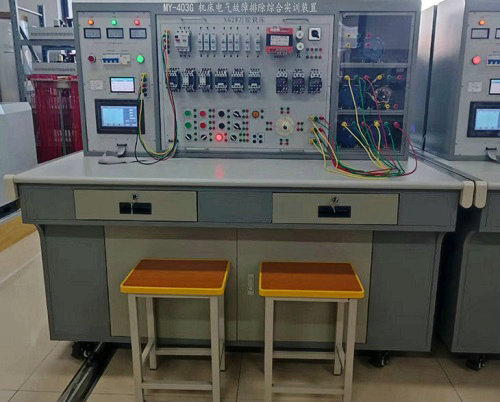

MY-403H机床电气技能实训考核装置

机床电气技能实训考核装置概述：
本装置用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核四种机床电路，利用率高、减少资金投入，每个挂箱具有的智能故障设置功能，操作方便。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能，并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。

二、适用范围
通过更换挂箱能完成以下四种机床电路的实训考核：
1、T68卧式镗床电路技能实训考核
2、CA6140普通车床电路技能实训考核
3、Z3040B摇臂钻床电路技能实训考核
4、X62W型万能铣床电气技能实训考核
每个电路均设有10-16个故障点，通过挂箱上的故障设置盒随机设计故障点。
三、特点
1、一台装置能完成四种机床电路的实训考核，经济效益显著。
2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10%  50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、装置的构成及功能
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相五线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
（一）CA6140车床
1、实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。
2、车床认知包括两部分：车床认知和车床工作
车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。
3、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、车床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、车床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。
（二）Z37钻床
1、实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
2、钻床认知包括两部分：钻床认知和钻床工作
钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作：通过点击仿真车钻按钮来操作钻床运行，了解Z37钻床运作原理流程。
3、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、钻床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、钻床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、钻床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。
教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。
（三）M7130磨床
1、实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
2、磨床认知包括两部分：磨床认知和磨床工作
磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作：通过点击仿真磨床按钮来操作钻床运行，了解M7310磨床运作原理流程。
3、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、磨床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、磨床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、磨床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。
（四）X62W铣床
1、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
2、铣床认知包括两部分：铣床认知和铣床工作
铣床认知：展示铣床主要组成部分，包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作：通过点击仿真铣床按钮来操作铣床运行，了解X62W铣床运作原理流程。
3、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、铣床左壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
    5、铣床左壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床右壁龛主电线路连接
实训内容： 接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
8、铣床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
七、机床电路考核挂箱基本配置
1.T68卧式镗床电路技能实训考核挂箱故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不能启动	9	主轴电机不能正转
2	主轴正转不能启动	10	主轴只有点动控制
3	主轴正转不能启动	11	主轴电机不能反转
4	主轴正转不能启动	12	主轴正转工作不正常
5	主轴不能工作	13	主轴低速不能工作
6	主轴无高速	14	主轴反转工作不正常
7	主轴停止无制动	15	主轴高速不工作
8	主轴变速无冲动	16	快速电机不转

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	10	主轴、冷却泵电动机不能启动
2	机床无法启动	11	冷却泵不能启动
3	机床无法启动	12	冷却泵不能启动
4	照明灯不亮	13	冷却泵不能启动
5	机床无法启动	14	刀架不能快速移动
6	机床无法启动	15	主轴不工作
7	主轴、冷却泵电动机不能启动	16	冷却泵不工作
8	主轴电动机控制不能自锁
9	主轴电动机控制不能自锁

3.Z3040B摇臂钻床电路技能实训考核装置故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不工作	11	立柱不能松开
2	机床不工作	12	立柱不能松开
3	主轴电机不能启动	13	主轴箱不能保持松开
4	主轴电机不能启动	14	主轴箱不能松开
5	摇臂不能上升	15	机床不能启动
6	摇臂不能上升	16	冷却泵不能启动
7	摇臂不能下降
8	摇臂不能下降
9	立柱不能夹紧
10	立柱不能夹紧

4.X62W型万能铣床电气技能实训考核故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	冷却泵不能启动	9	进给变速无冲动，圆形工作台不能工作
2	主轴、进给均不能启动	10	工作台不能左右进给
3	主轴无变速冲动	11	非圆工作台不工作
4	主轴停止制动不正常	12	工作台不能向左进给
5	主轴电机不能启动	13	进给电机不能正转
6	主轴停止不能制动	14	工作台不能向上或向后进给
7	主轴不能启动	15	圆形工作台不能工作
8	进给电机不能启动	16	非圆工作台不能向右进给

---
